Automatische Bewässerung und neuer Rollrasen in Wiesbaden
Alter Rasen raus, neue Tragschicht aus Vulkaterra rein, Rollrasen drauf. Dazu eine vollautomatische Bewässerung mit sechs Zonen: Versenkregner für den Rasen, Tropfrohr in allen Beeten, gesteuert per App. Bagger und Material kamen per Ladekran aufs Grundstück.
Wiesbaden
Projektdaten
- Ort
- Wiesbaden
- Umgesetzt
- Anfang September 2026
- Bewässerung
- 6 Zonen, Hunter und Rain Bird, Steuerung per App
- Beete
- Tropfrohr in allen Beeten
- Rasen
- Tragschicht aus Vulkaterra 0/6 mm, Rollrasen
- Besonderheit
- Bagger und Material per Ladekran aufs Grundstück
Vorher und nachher
Vom vertrockneten Rasen zum Garten, der sich selbst versorgt
Der alte Rasen war im Sommer braun und lückig, gewässert wurde mit dem Schlauch. Heute liegt dort Rollrasen, und Regner und Tropfrohre übernehmen das Gießen.
Die Besonderheit
Der Bagger kam über die Mauer
Aufs Grundstück führte kein Weg für Maschinen. Also haben wir den Minibagger mit dem Ladekran über die Gartenmauer gehoben.
Auch das gesamte Material kam per Kran hinein und wieder hinaus, vom abgetragenen alten Rasen bis zum neuen Rollrasen. Ein Kollege führt den Bagger dabei am Leitseil, damit er ruhig über die Mauer schwebt.
Die Anlage in Zahlen
Was im Boden steckt
Technik zum Anklicken
So funktioniert die Anlage
Wählen Sie ein Bauteil und tippen Sie auf die Punkte im Foto. Sie sehen, was verbaut ist und wofür es da ist.

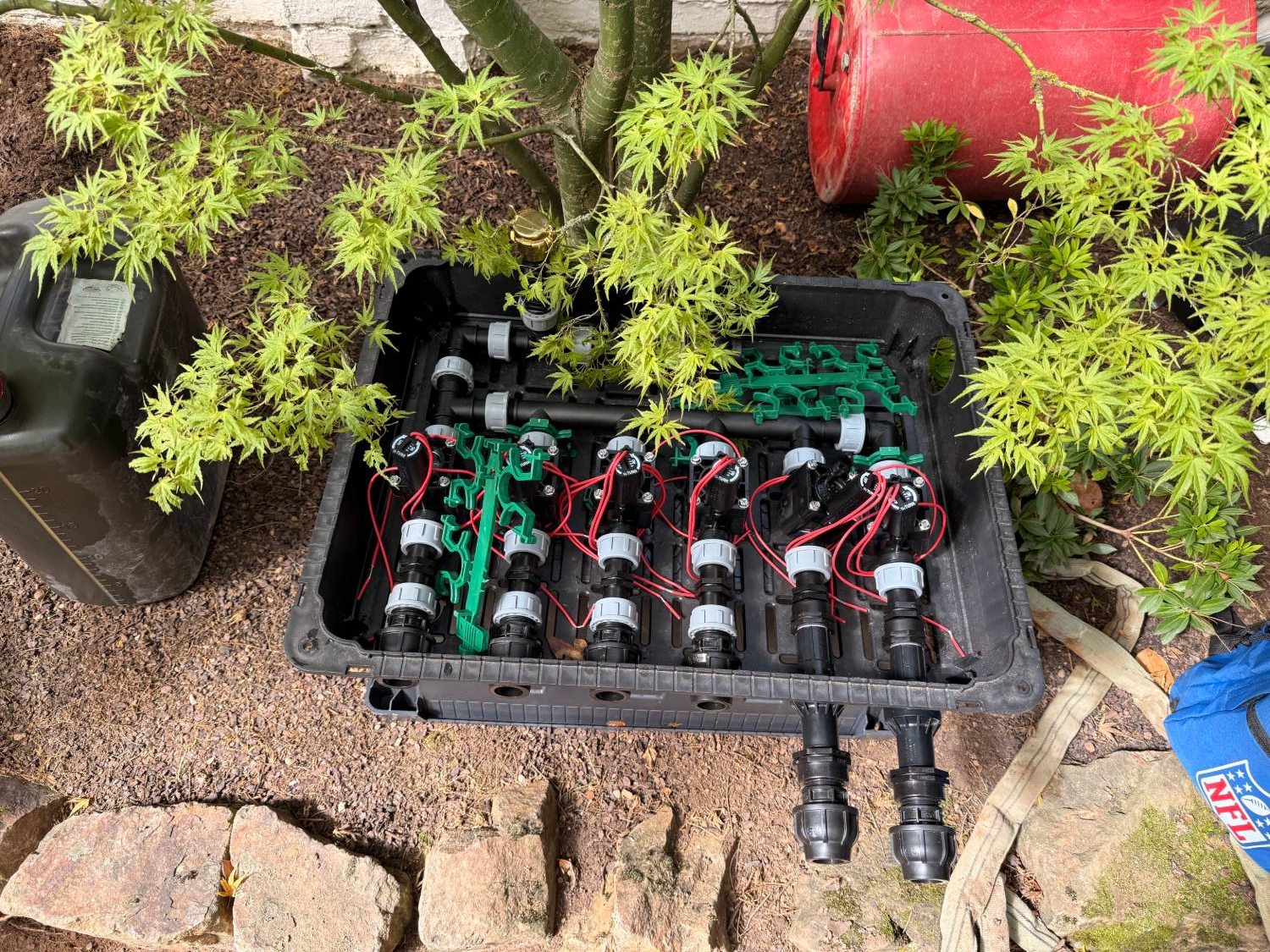

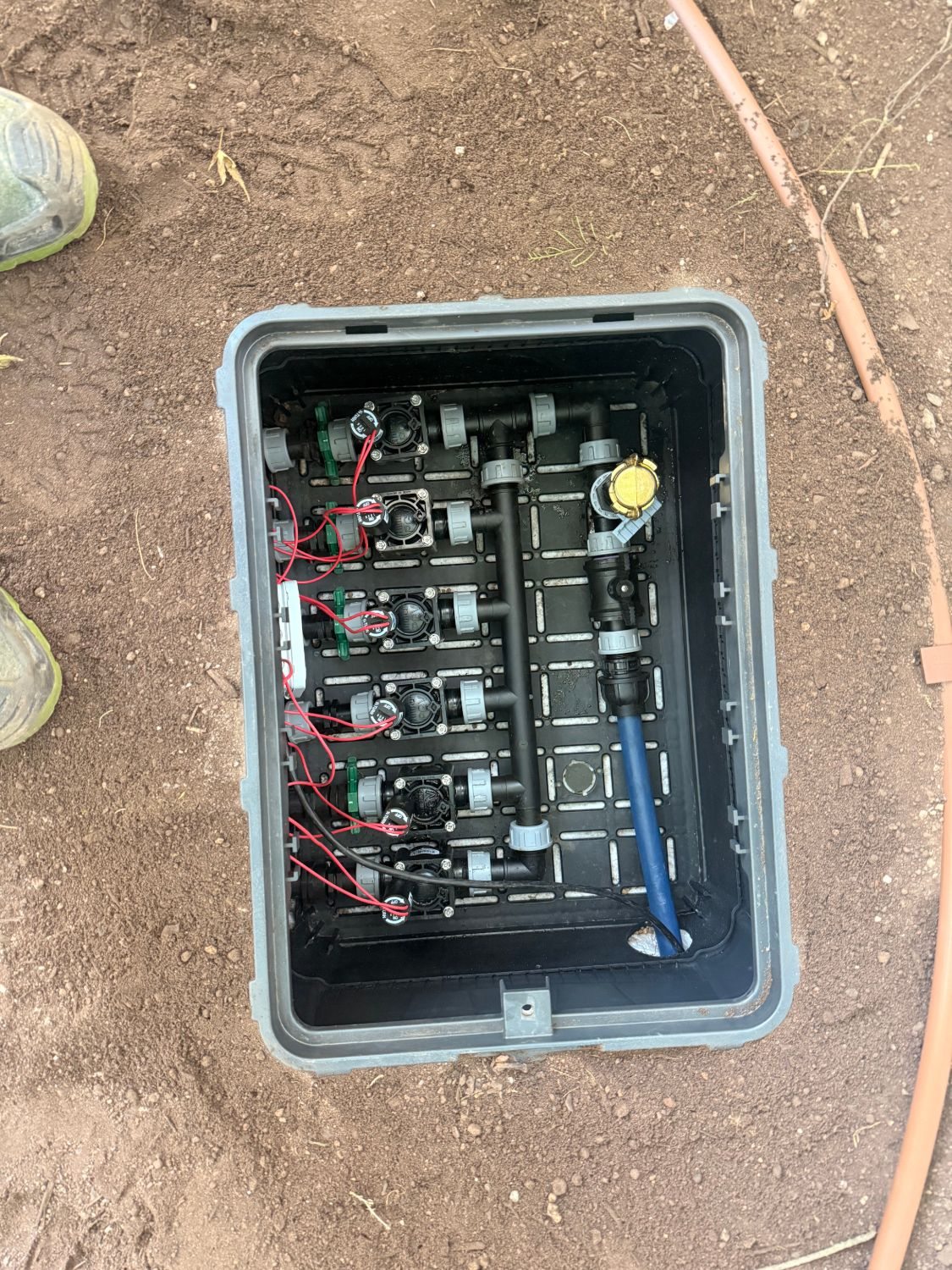

- Ventilbox mit 6 Magnetventilen
Vormontierte Box mit sechs 24-Volt-Ventilen. Jedes Ventil öffnet eine Zone, also eine Rasenfläche oder ein Beet. Das Steuergerät schaltet die Zonen nacheinander, damit der Wasserdruck für jede reicht.

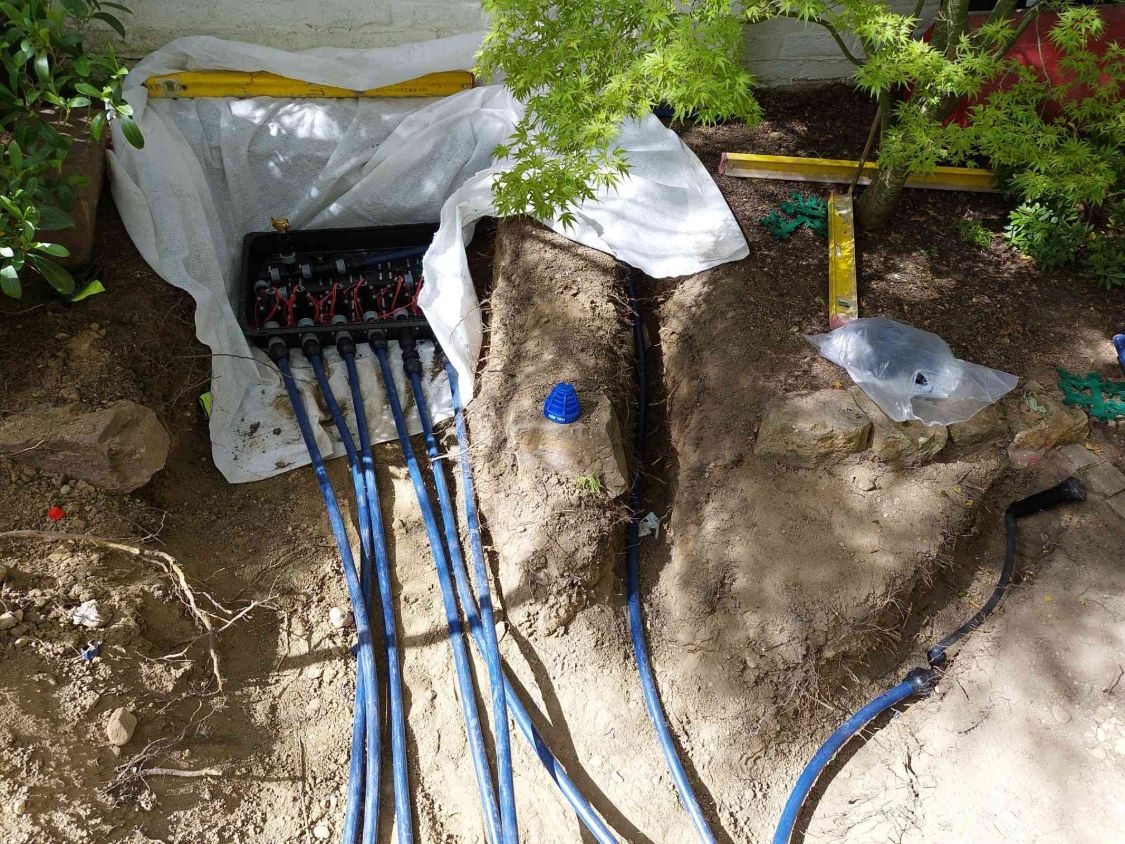

- Sechs Zonenleitungen
Für jede Zone führt eine eigene Leitung in den Garten: PE-Rohr in 25 mm, ausgelegt für 16 bar. Verbunden wird mit Klemmverbindern, ganz ohne Kleben.
- Drainagevlies
Unter und um die Box liegt Drainagevlies. Es hält Erde aus der Box fern, Wasser kann trotzdem ablaufen. So bleibt die Box sauber und bei der Wartung gut zugänglich.
- Eigene Zuleitung vom Haus
Das Wasser kommt über eine eigene Leitung direkt aus dem Haus, im Boden verlegt bis zur Ventilbox. Ein Systemtrenner Typ BA verhindert, dass Wasser aus der Anlage zurück ins Trinkwasser gelangt. Mehr dazu unter „Hausanschluss“.
- Übergang zum Regner
Rechts endet die blaue PE-Leitung an einem Übergangsstück. Von dort führt ein flexibler Anschlussschlauch, Rain Bird SPX Flex, zum Versenkregner. Der Schlauch gleicht Höhe und Abstand aus, so sitzt der Regner genau bündig mit dem späteren Rasen. Fährt einmal ein Rasenmäher darüber, gibt er nach, statt dass die Leitung bricht.
- Eigene Wasserleitung aus dem Haus
Die Anlage hängt nicht am Wasserhahn an der Hauswand. Auf unsere Empfehlung hat ein Heizungsbauer eine eigene Leitung durch die Wand nach draußen gelegt. So bleibt der Außenwasserhahn frei für Schlauch und Gießkanne, und die Bewässerung hat ihre eigene Versorgung.
- Übergang auf die Gartenleitung
Direkt an der Wand geht die Hausleitung auf das blaue PE-Rohr über. Von hier läuft die Leitung im Boden bis zur Ventilbox. Nichts liegt sichtbar im Garten.

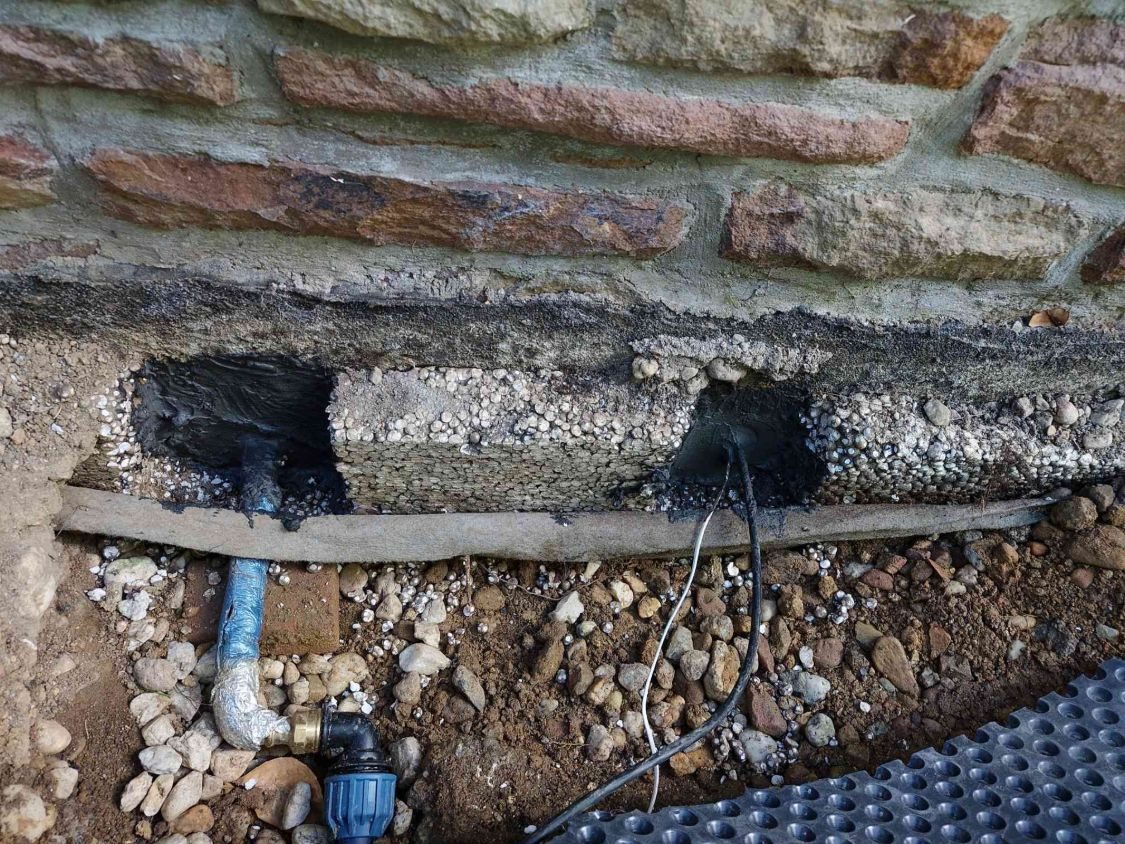

- Zweite Kernbohrung für die Kabel
Für die Kabel haben wir eine zweite Kernbohrung gesetzt. Wasser und Strom laufen so getrennt ins Haus. Beide Durchführungen sind abgedichtet.
- Steuerkabel und Regensensor
Durch die Bohrung laufen zwei Kabel zum Steuergerät im Keller: das Steuerkabel zu den Ventilen und das Kabel vom Regensensor.

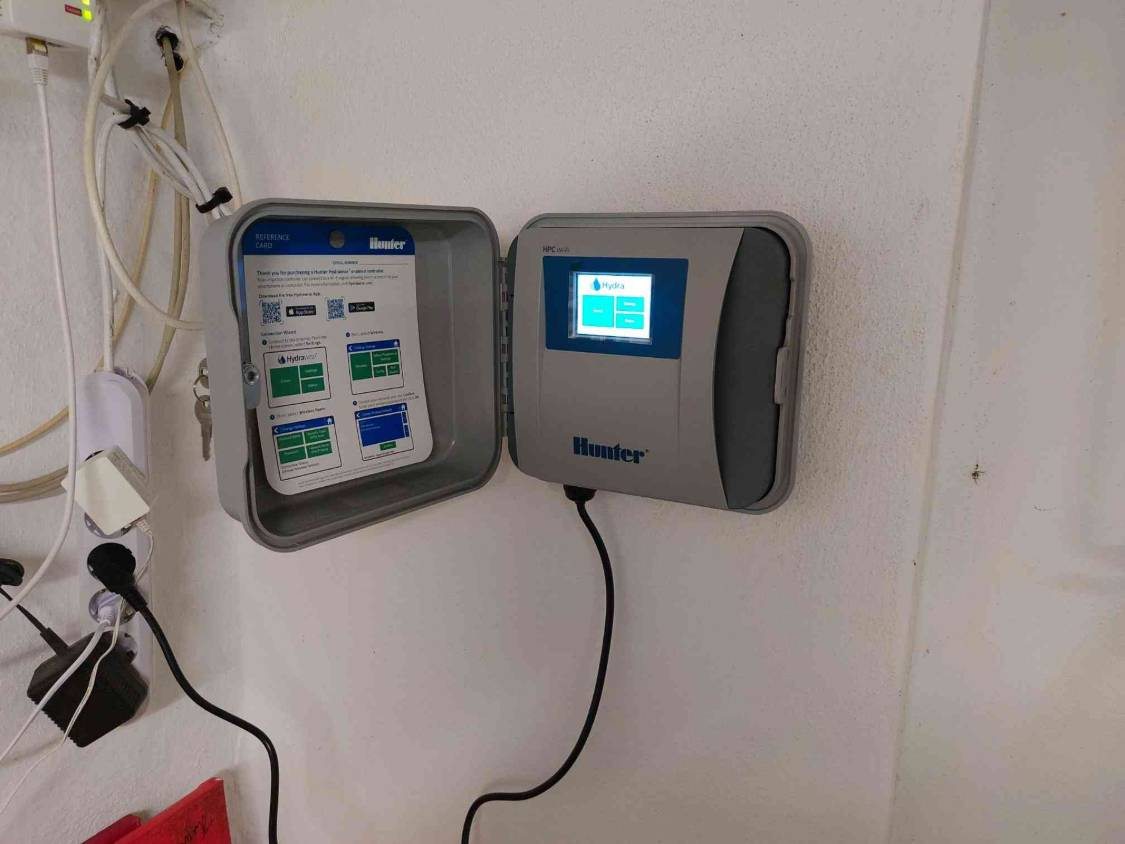

- Hunter HPC mit Hydrawise
Das Steuergerät hat WLAN. Laufzeiten lassen sich am Gerät einstellen oder per App, auch von unterwegs. Es hängt geschützt im Keller, die Kabel kommen über eine eigene Kernbohrung ins Haus.

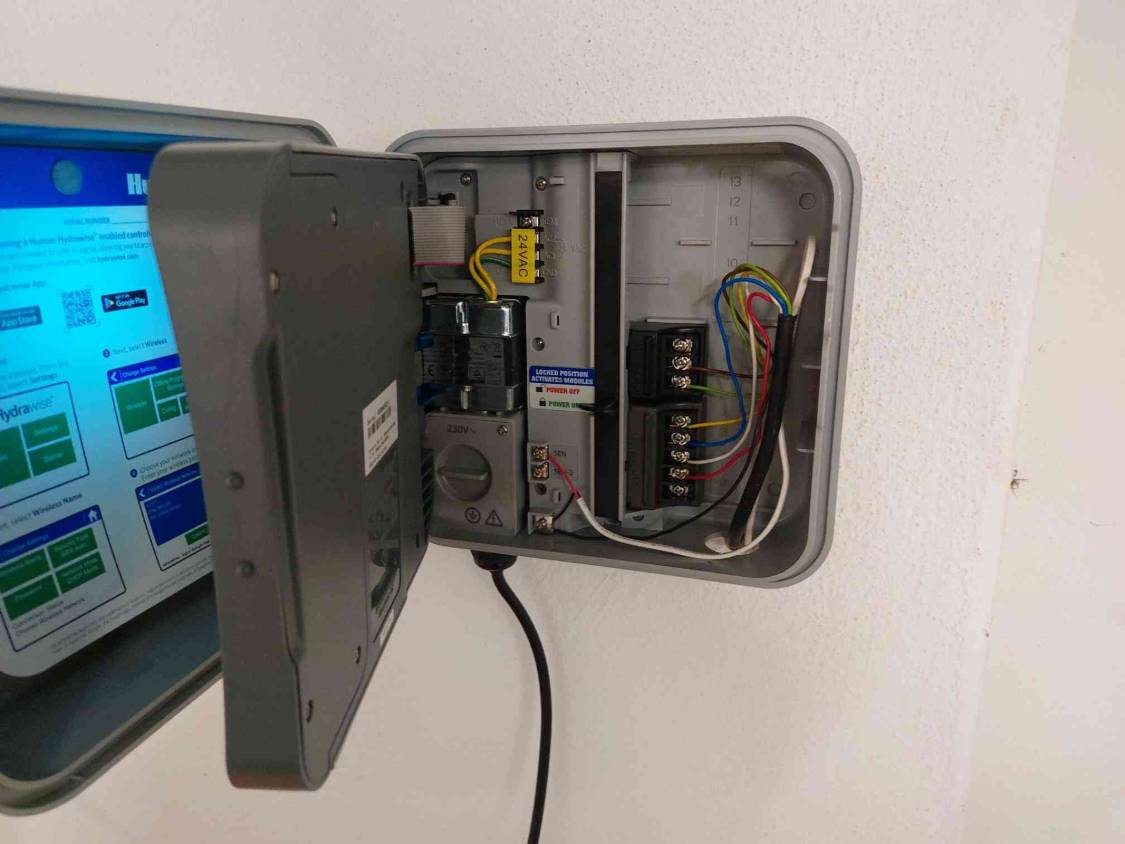

- Netzteil auf 24 Volt
Das Gerät hängt am normalen Strom. Die Ventile im Garten schaltet es mit 24 Volt, das ist im Außenbereich sicher.
- Klemmen für die Zonen
Vier Stationen hat das Grundgerät, ein Erweiterungsmodul PCM-300 bringt drei weitere. Sechs sind belegt, eine Zone kann später noch dazukommen.
- Steuerkabel zur Ventilbox
Ein 7-adriges Steuerkabel mit 1,0 mm² je Ader verbindet das Steuergerät mit den sechs Ventilen im Beet.
- Anschluss Regensensor
Hier ist der Regensensor Hunter Rain-Clik angeschlossen. Wenn es regnet, pausiert die Bewässerung von selbst.

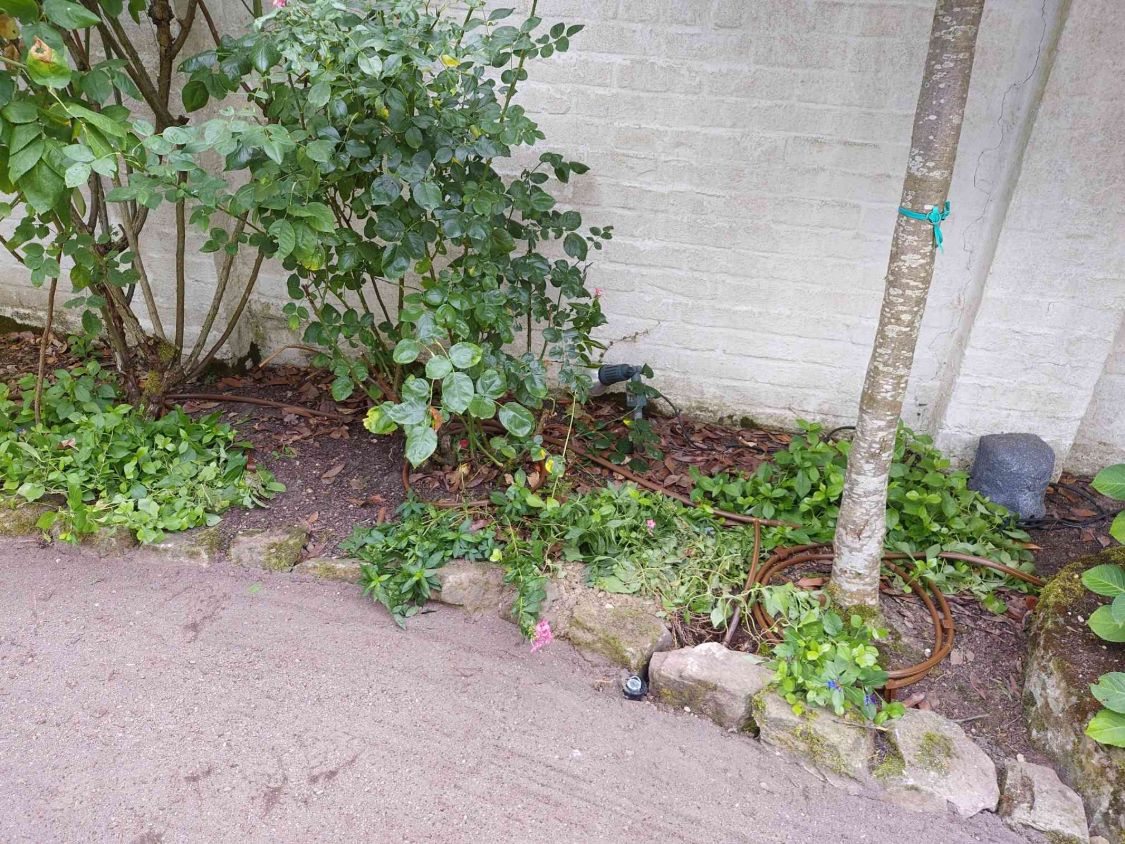

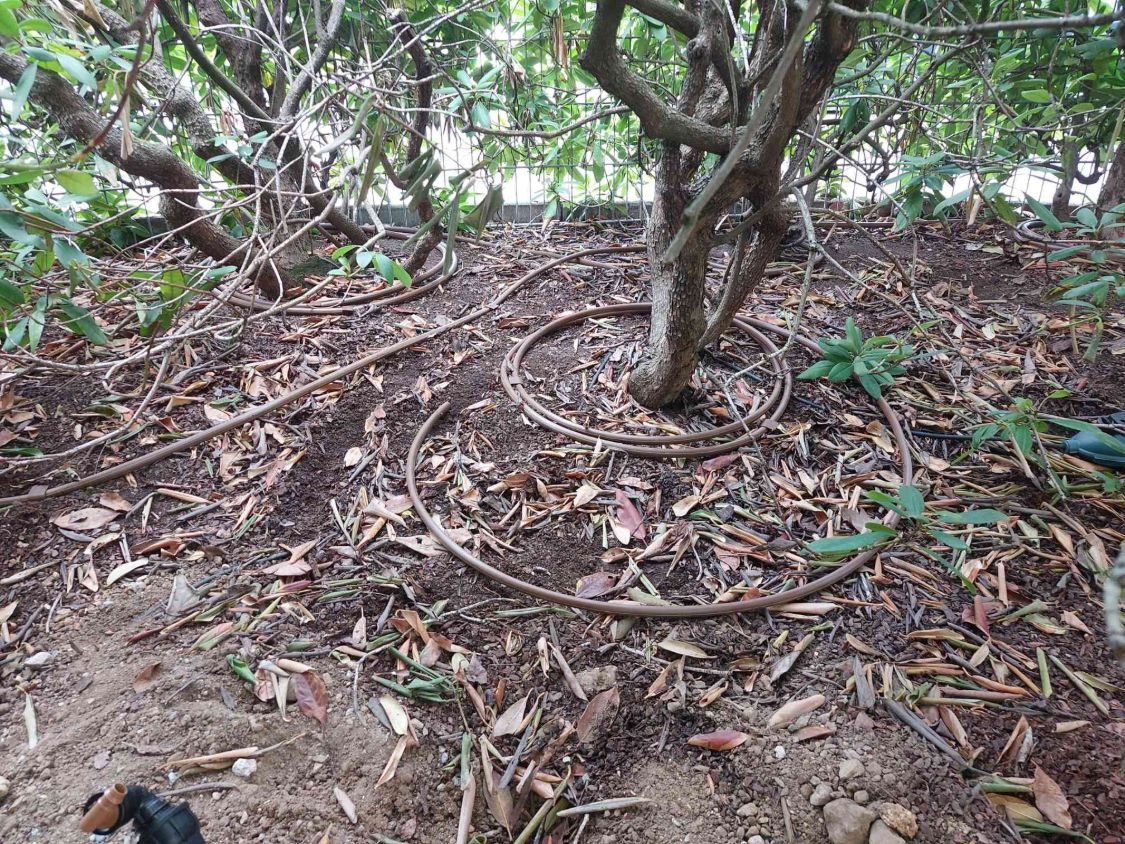

- Tropfring um den Baum
Tropfrohr Rainworks by Netafim in 16 mm. Alle 30 cm gibt eine Tropfstelle 2 Liter pro Stunde ab, direkt an die Wurzeln. Um größere Pflanzen liegt es als Ring.
- Tropfrohr durchs Beet
Das Tropfrohr läuft durch alle Beete und ist mit Erdspießen fixiert. Ein Druckminderer sorgt für den niedrigen Druck, den die Tropfstellen brauchen.
- Versenkregner
Hunter Pro-Spray mit 10 cm Hub und MP-Rotator-Düse. Im Ruhezustand liegt er bündig im Boden, beim Mähen stört nichts. Angeschlossen ist er über einen flexiblen Gelenkanschluss von Rain Bird, so sitzt er genau auf Höhe.
- Rasentragschicht
Hier liegt die neue Tragschicht aus Vulkaterra 0/6 mm. Sie speichert Wasser und bleibt trotzdem locker. Darauf kam der Rollrasen.
Beratung, die man später nicht sieht
Warum die Ventilbox im Beet sitzt
Die Box mit den sechs Ventilen liegt komplett im Boden. Sichtbar bleibt nur der Deckel. Wo sie hinkommt, haben wir mit dem Kunden vorher entschieden.
Für den Deckel gibt es zwei Varianten. Welche passt, hängt vom Platz der Box ab.
Wir haben uns hier bewusst für das Beet entschieden. So bleibt die Rasenfläche durchgehend und sauber, ohne Deckel mittendrin. Beim Mähen stört nichts, und zur Wartung ist die Box trotzdem mit einem Handgriff offen.
Baustellentagebuch
Schritt für Schritt zum neuen Garten
Vom vertrockneten Rasen bis zum fertigen Garten in elf Schritten. Wischen oder blättern Sie durch die Baustelle.

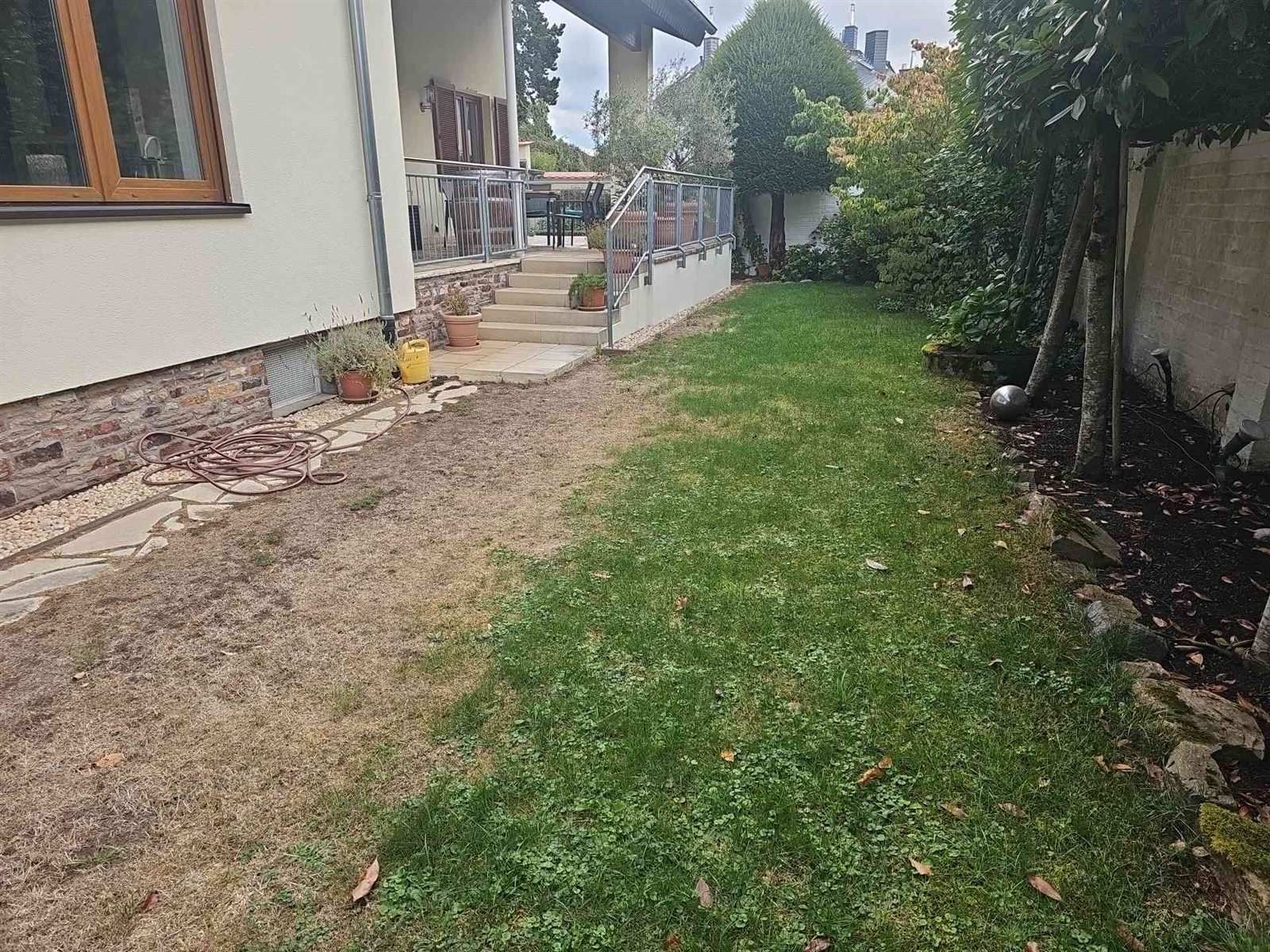

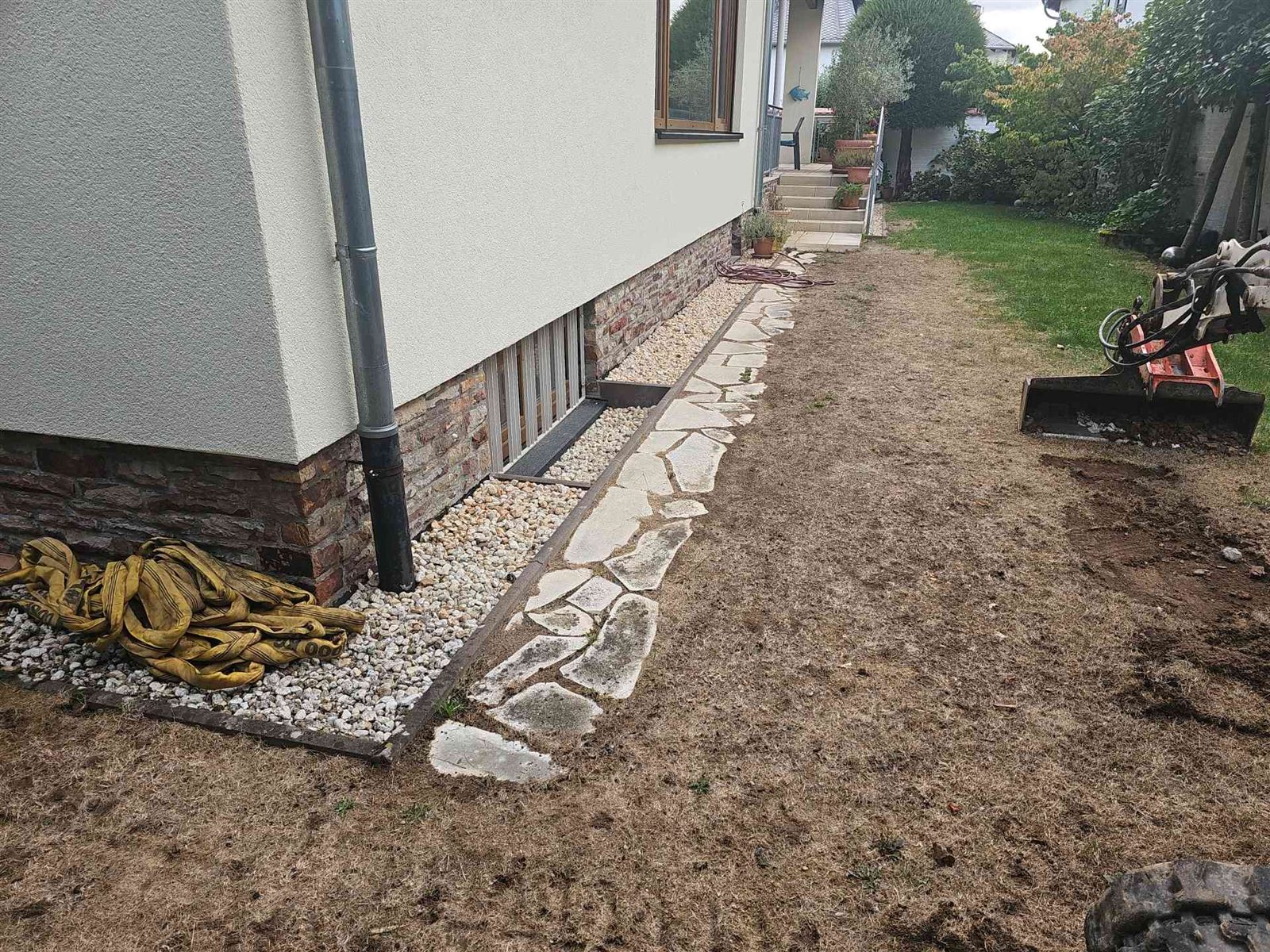

01Vorher
Der Rasen war vertrocknet und lückig, vor allem entlang des Hauses. Gegossen wurde mit dem Schlauch.

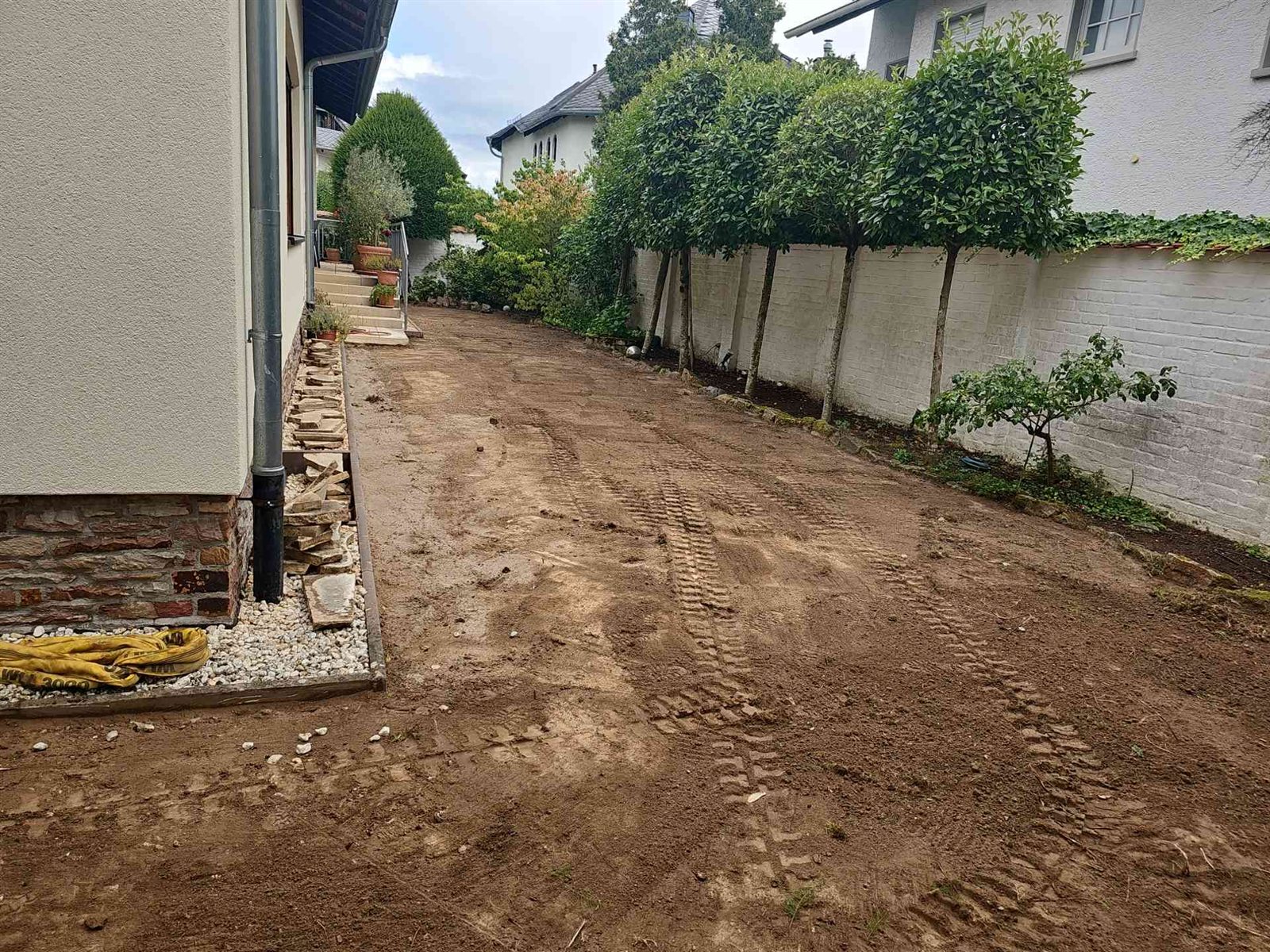

02Alter Rasen raus
Der Minibagger kam per Ladekran aufs Grundstück. Damit haben wir den alten Rasen abgetragen.

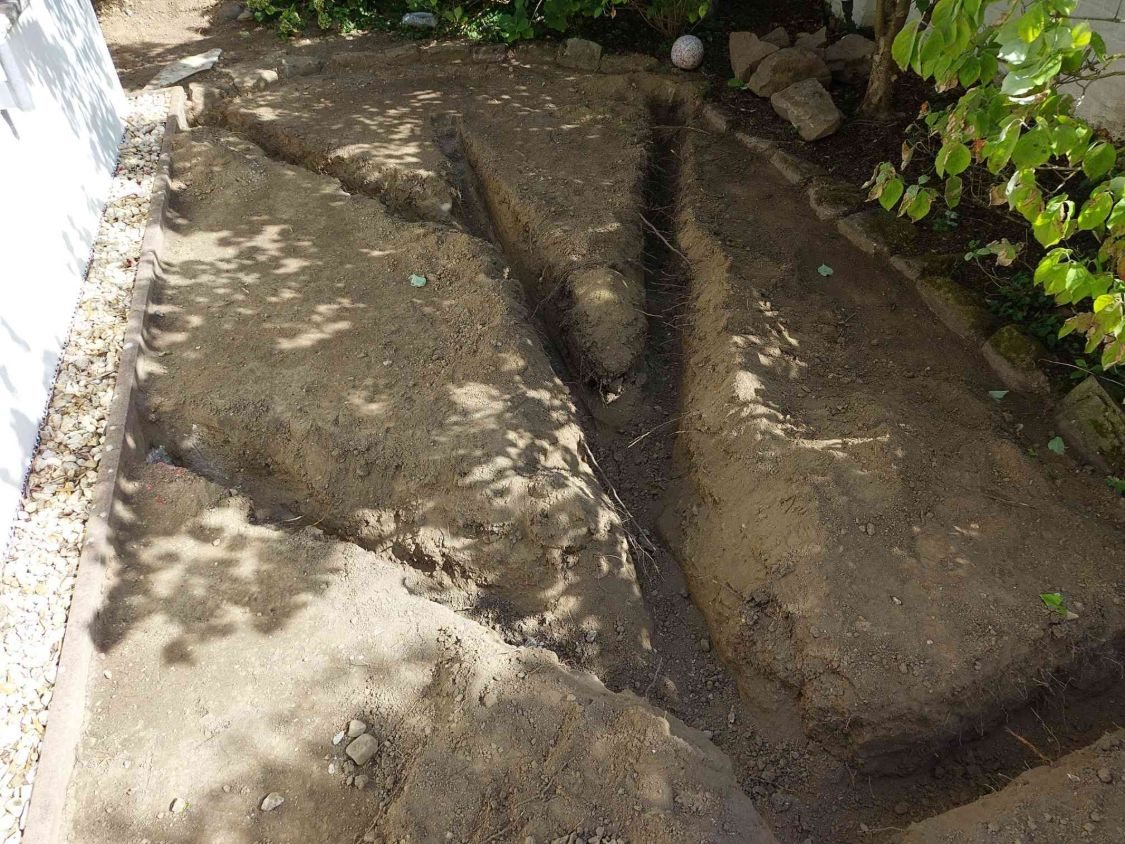

03Gräben ziehen
Für die Leitungen haben wir Gräben durch die ganze Fläche gezogen, bis zu jedem Regner und zu jedem Beet.

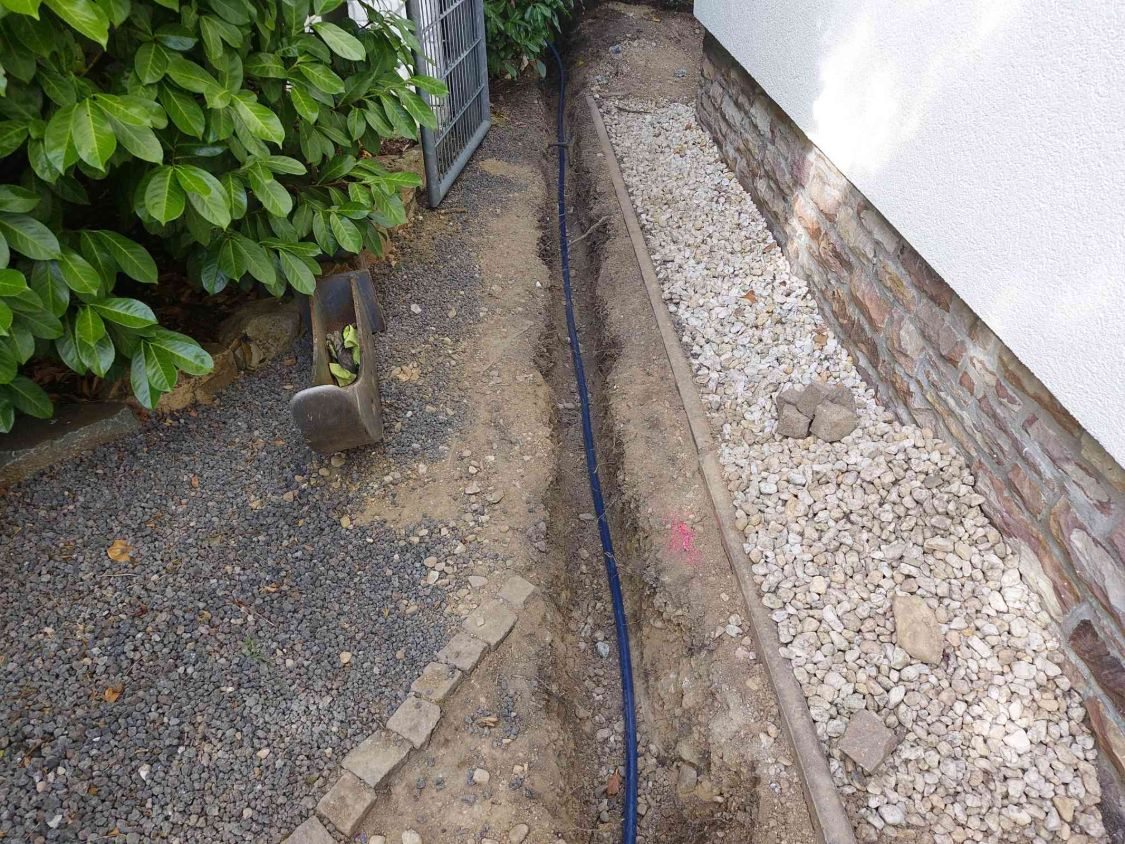

04Eigene Leitung aus dem Haus
Statt am Wasserhahn anzuschließen, bekommt die Anlage eine eigene Leitung direkt aus dem Haus. Sie läuft im Boden entlang der Hauswand zur Ventilbox.

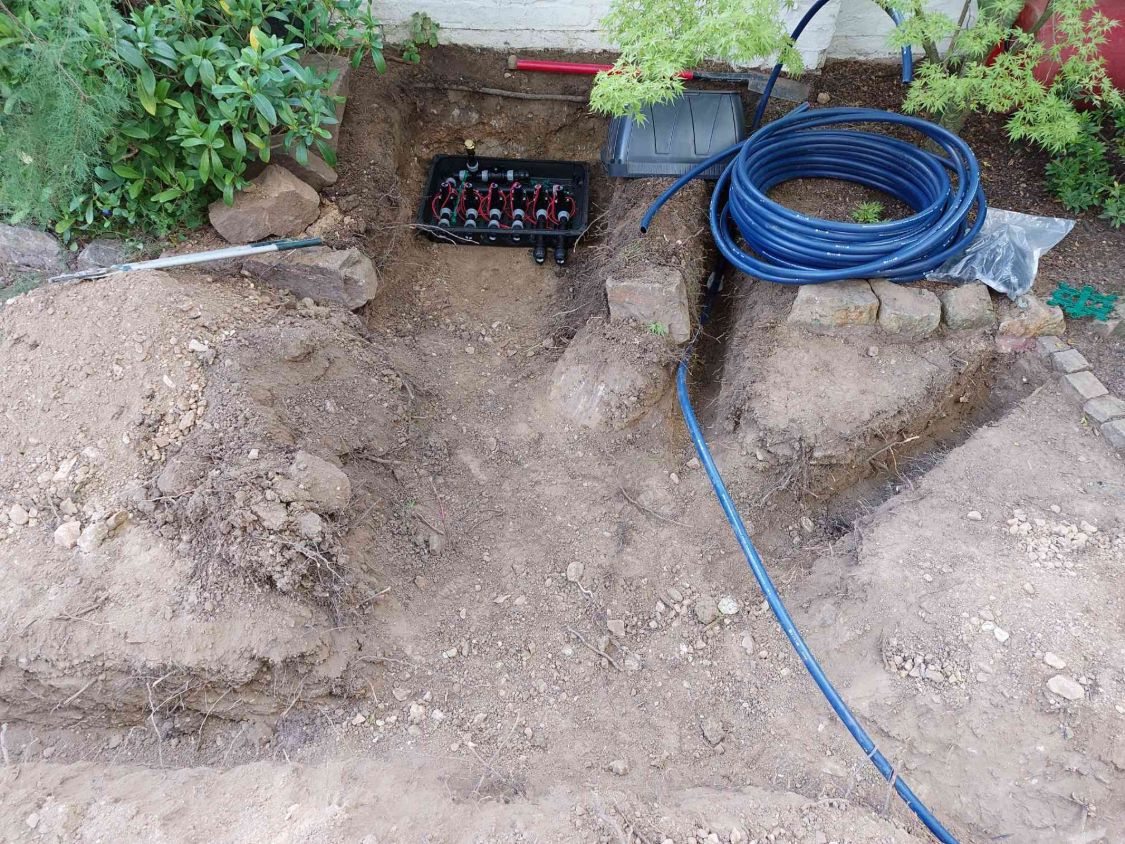

05Ventilbox setzen
Die Box mit den sechs Ventilen sitzt im Beet am Rand der Fläche. Von hier aus geht jede Zone ab.

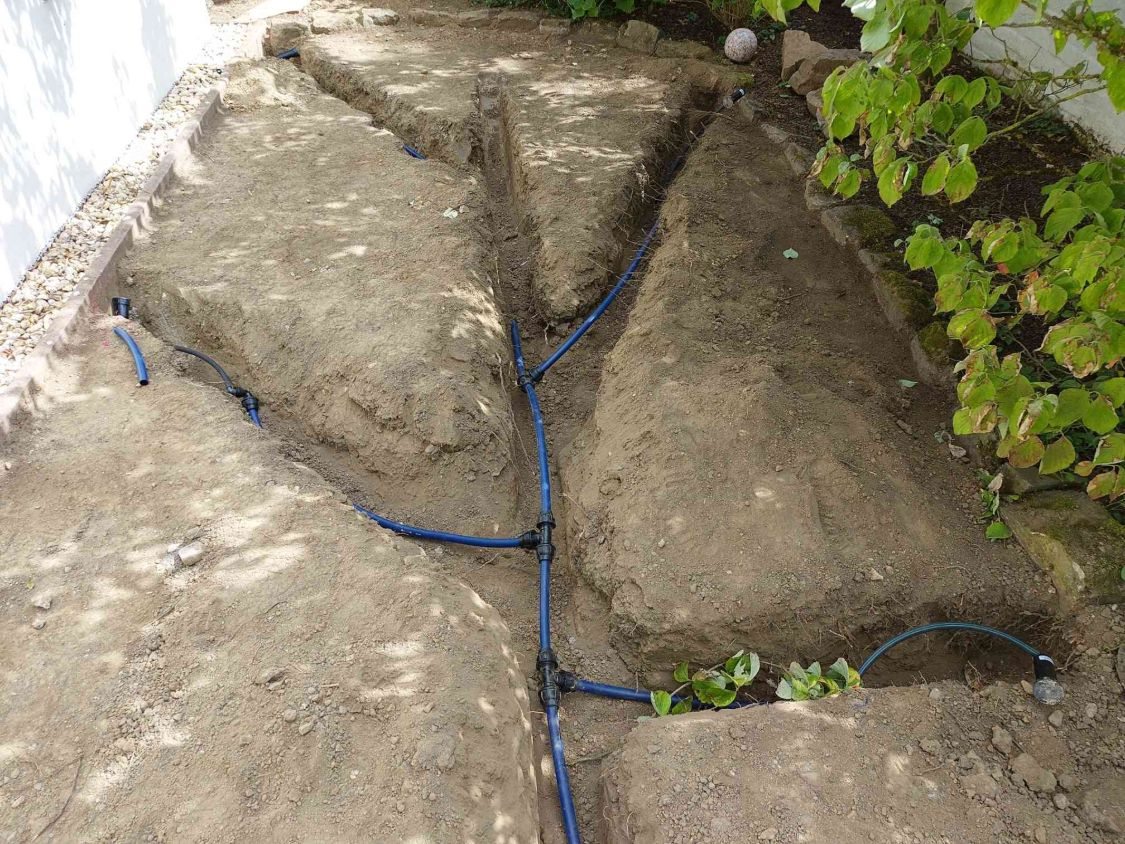

06Leitungen und Regner
Wir haben die Leitungen verlegt und die 18 Versenkregner über flexible Gelenkanschlüsse angeschlossen.

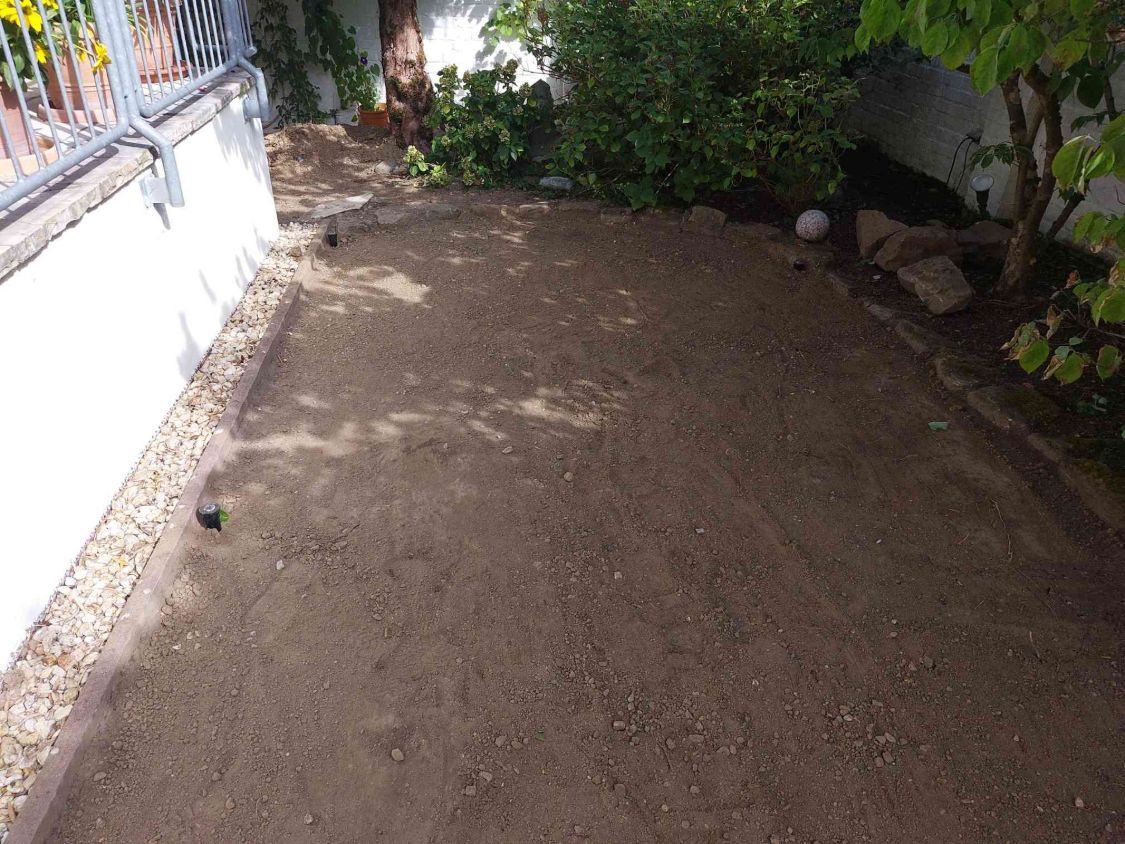

07Planum
Die Gräben sind wieder zu, die Fläche ist abgezogen. Die Regner sitzen schon an ihrem Platz.

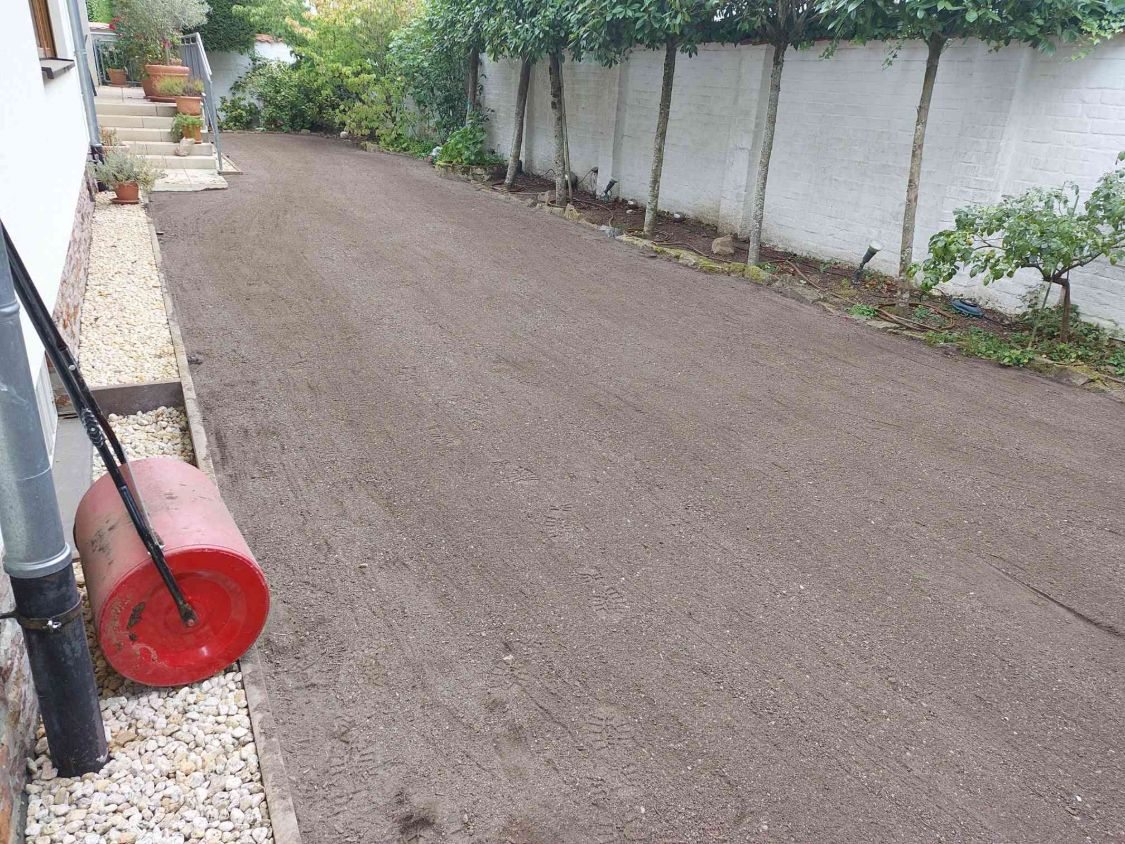

08Tragschicht
Darauf kam die neue Rasentragschicht aus Vulkaterra 0/6 mm, gewalzt und fein abgezogen.
09Tropfrohr in die Beete
In allen Beeten liegt Tropfrohr, als Ring um jede größere Pflanze. Das Wasser kommt direkt an die Wurzeln.
10Steuergerät einrichten
Das Steuergerät mit WLAN hängt geschützt im Keller. Wir haben die Zonen eingerichtet und die App verbunden.
- 11
Fertig

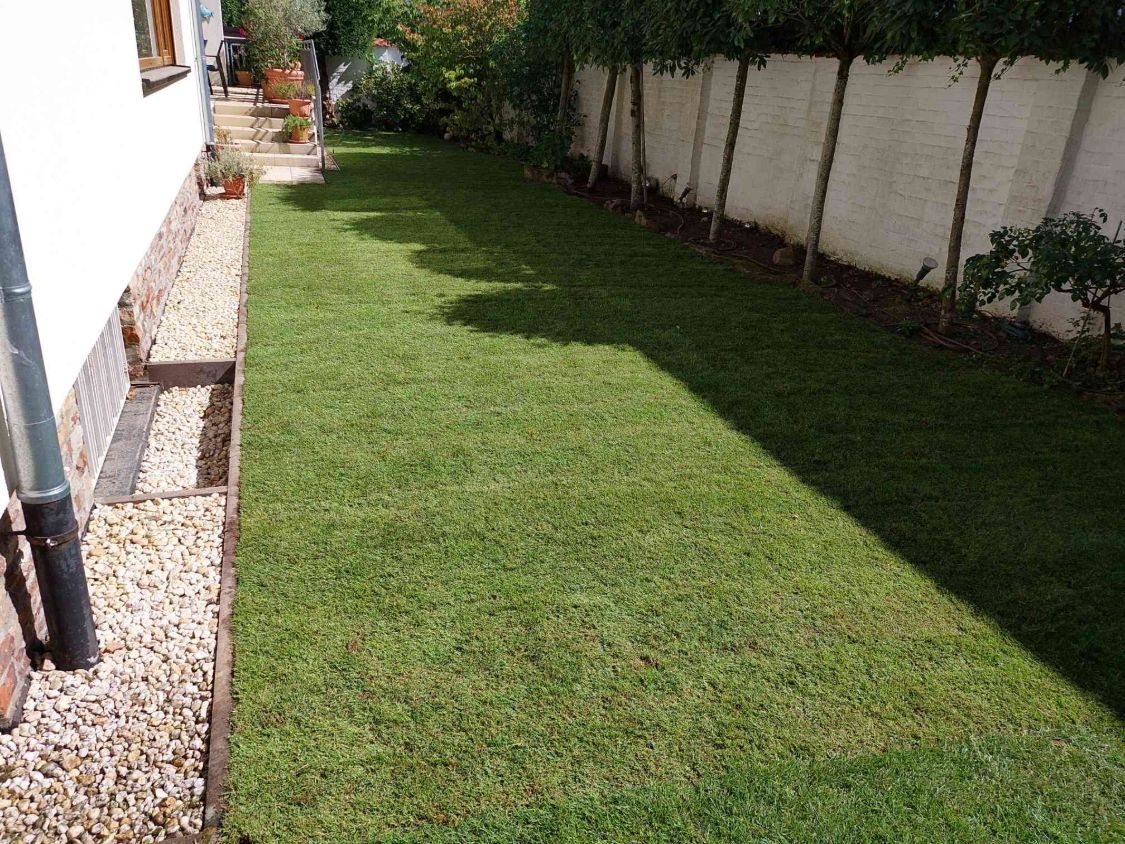

Der Rollrasen liegt. Regner und Tropfrohre versorgen Rasen und Beete jetzt automatisch.
Im Betrieb
Die Technik verschwindet im Boden
Von der Bewässerung sieht man später kaum etwas. Die Leitungen liegen im Boden, die Ventile in einer Box im Beet, die Regner fahren nur beim Bewässern aus.
Das Steuergerät schaltet die sechs Zonen nacheinander. Jeder Regner hat eine Düse mit passender Wurfweite: 1,8 bis 3,5 m an schmalen Stellen, 4,3 bis 4,9 m auf der großen Fläche. So landet das Wasser auf dem Rasen und nicht an der Hauswand.
Alle verbauten KomponentenFür Technikinteressierte
Wasseranschluss
- Systemtrenner IMT Typ BA 3/4", Gefahrenklasse 4
- 2-Wege-Verteiler am Wasserhahn
Verteilung
- Ventilbox mit 6 Ventilen, 24 Volt, vormontiert
- PE100-RC-Rohr 25 × 2,3 mm, PN 16
- PP-Klemmverbinder: Winkel, T-Stücke, Übergänge
- Druckminderer für die Tropfzonen
- Drainagevlies GRK 2, 120 g/m²
Steuerung
- Hunter HPC, WLAN mit Hydrawise-App, 4 Stationen
- Hunter Erweiterungsmodul PCM-300, 3 Stationen
- Hunter Regensensor Rain-Clik
- Steuerkabel 7 × 1,0 mm², wasserdichte Kabelverbinder
Rasen
- 18 Hunter Versenkdüsen Pro-Spray, 10 cm Hub
- Hunter MP-Rotator-Düsen: 6 × MP800SR-90, 11 × MP815-90, 1 × MP815-210
- Rain Bird Gelenkanschlüsse SBE-050 und SBE-075
- Rain Bird SPX Flex Anschlussschlauch
Beete
- Tropfrohr Rainworks by Netafim, 16 mm, 2 l/h, Abstand 30 cm
- Erdspieße zur Befestigung
- Netafim Steckverbinder
Rasen neu
- Rasentragschicht Vulkaterra 0/6 mm
- Rollrasen
Für die ersten Wochen
