Müllstandsplatz in Sichtbeton-Optik mit L-Tec Winkelstützen
An einer Wohnanlage in Wiesbaden-Klarenthal waren die Holzpalisaden des Müllstandsplatzes morsch. Wir haben den Platz tiefer in den Hang gegraben, 21 Winkelstützen aus Sichtbeton gesetzt und das alte Pflaster wieder verlegt. Das Stahldach kam zurück an seinen Platz, dazu ein neuer Zaun und zwei Tore.
Wiesbaden-Klarenthal
Projektdaten
- Auftraggeber
- Hausverwaltung, Wohnanlage
- Ort
- Wiesbaden-Klarenthal
- Umgesetzt
- 12. Mai bis 24. Juni 2026
- Stellfläche
- rund 36 m², altes Pflaster wieder eingebaut
- Wände
- 21 LITHON L-Tec Winkelstützen, 1,80 m hoch, Sichtbeton SB 4
- Zaun und Tore
- Doppelstabmatten, 2 Tore je 1,50 × 1,80 m
Vorher und nachher
Von morschen Palisaden zur Wand aus Sichtbeton
Links der alte Platz mit Holzpalisaden, rechts der neue. Ziehen Sie den Regler für den Vergleich.
Vorher
Nachher
Die Materialbilanz
Was rausging, was reinkam, was blieb
Ein Müllstandsplatz sieht klein aus. Weil er aber in einen Hang gebaut ist, steckt viel Material darin. Alle Mengen stammen aus unseren Wiegescheinen und Lieferscheinen.
Raus
17,7 tentsorgt
- Bauschuttalte Betonkeile und Fundamente der Palisaden10,0 t
- Oberboden und Aushubwas nicht wieder hinter die Wand passte5,4 t
- Altholzdie imprägnierten Palisaden, als Sonderabfall2,0 t
- GrünschnittWurzeln und Gehölz am Hang0,3 t
Rein
rund 60 teingebaut
- Transportbeton9 m³ für das durchgehende Fundamentrund 21 t
- Winkelstützen21 Stück L-Tec, mit dem Kran abgeladen18,2 t
- Mineralgemisch 0/32Planum unter Wand und Pflaster15,8 t
- Splitt 2/5Bettung für das Pflaster4,3 t
- Schnellbeton37 Sack für die Zaunpfosten0,9 t
Blieb
3 ×wieder eingebaut statt neu gekauft
- 36 m² Pflasteraufgenommen, gereinigt und im alten Verband wieder verlegt
- Das Stahldachabgebaut, zur Seite gelegt und über dem neuen Platz wieder montiert
- Ein Teil des Aushubszwischengelagert und hinter den Wänden wieder eingebaut
Beton umgerechnet mit rund 2,35 t je m³. Nicht mitgezählt sind Zaun, Tore und Kleinmaterial.
Baustellentagebuch
Sechs Wochen vom Hang zum Stellplatz
Vom Rückbau bis zum Pflaster. Wischen oder blättern Sie durch die Baustelle.
- 01

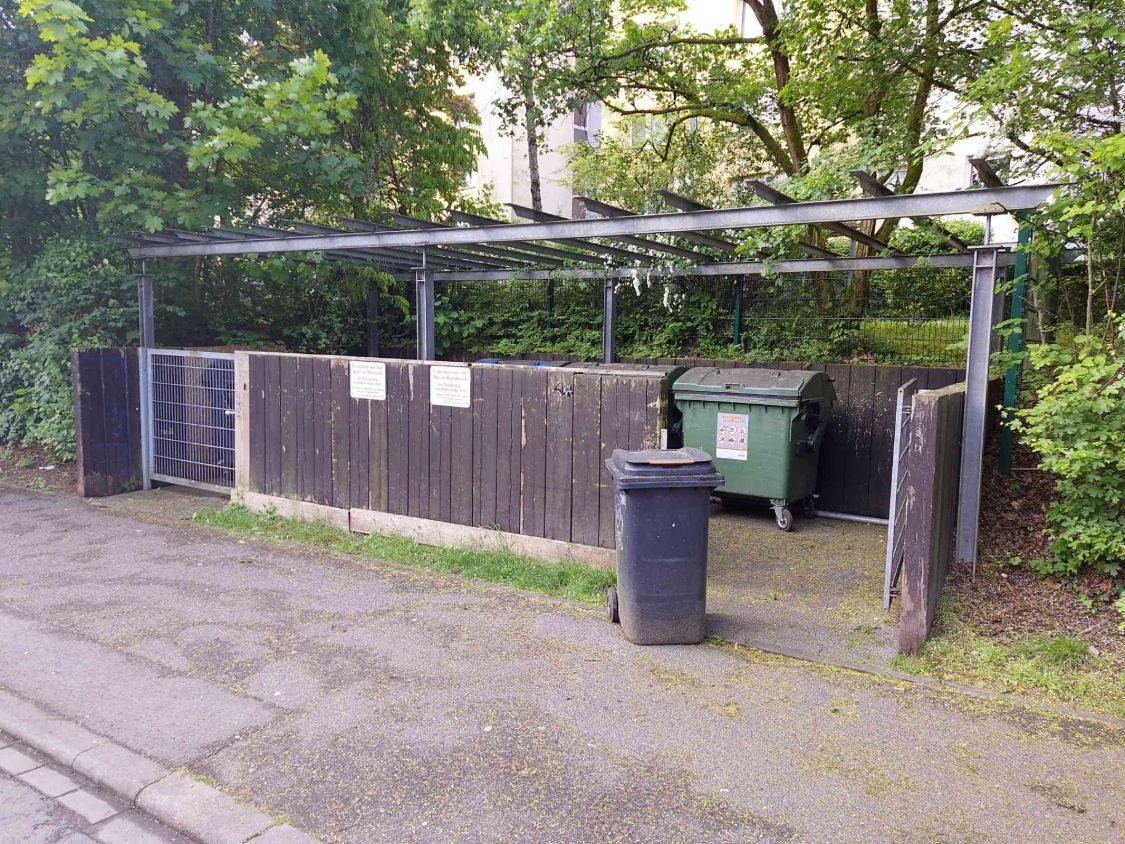

Vorher
Die Holzpalisaden waren morsch und nicht mehr standsicher. Der Platz musste neu gebaut werden.

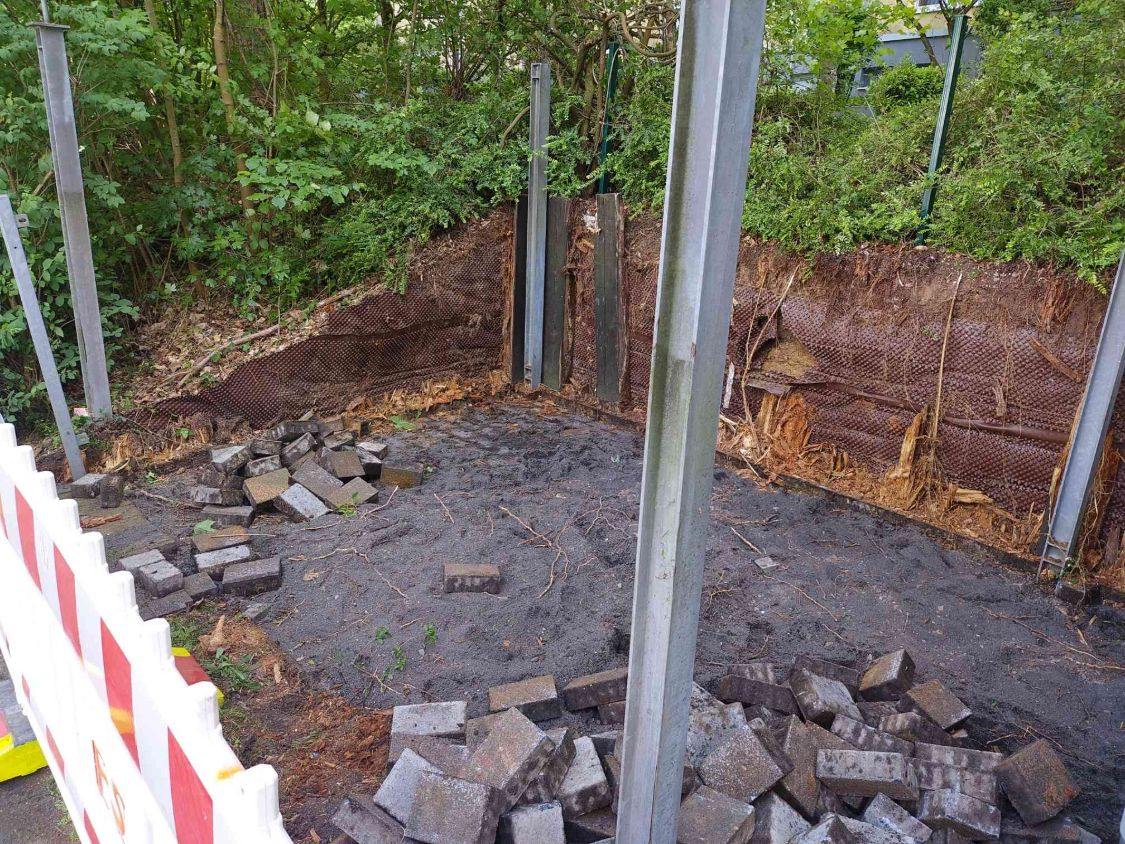

02Rückbau
Dach abgebaut und zur Seite gelegt, Palisaden raus, Pflaster aufgenommen und zum Wiedereinbau aufbewahrt.

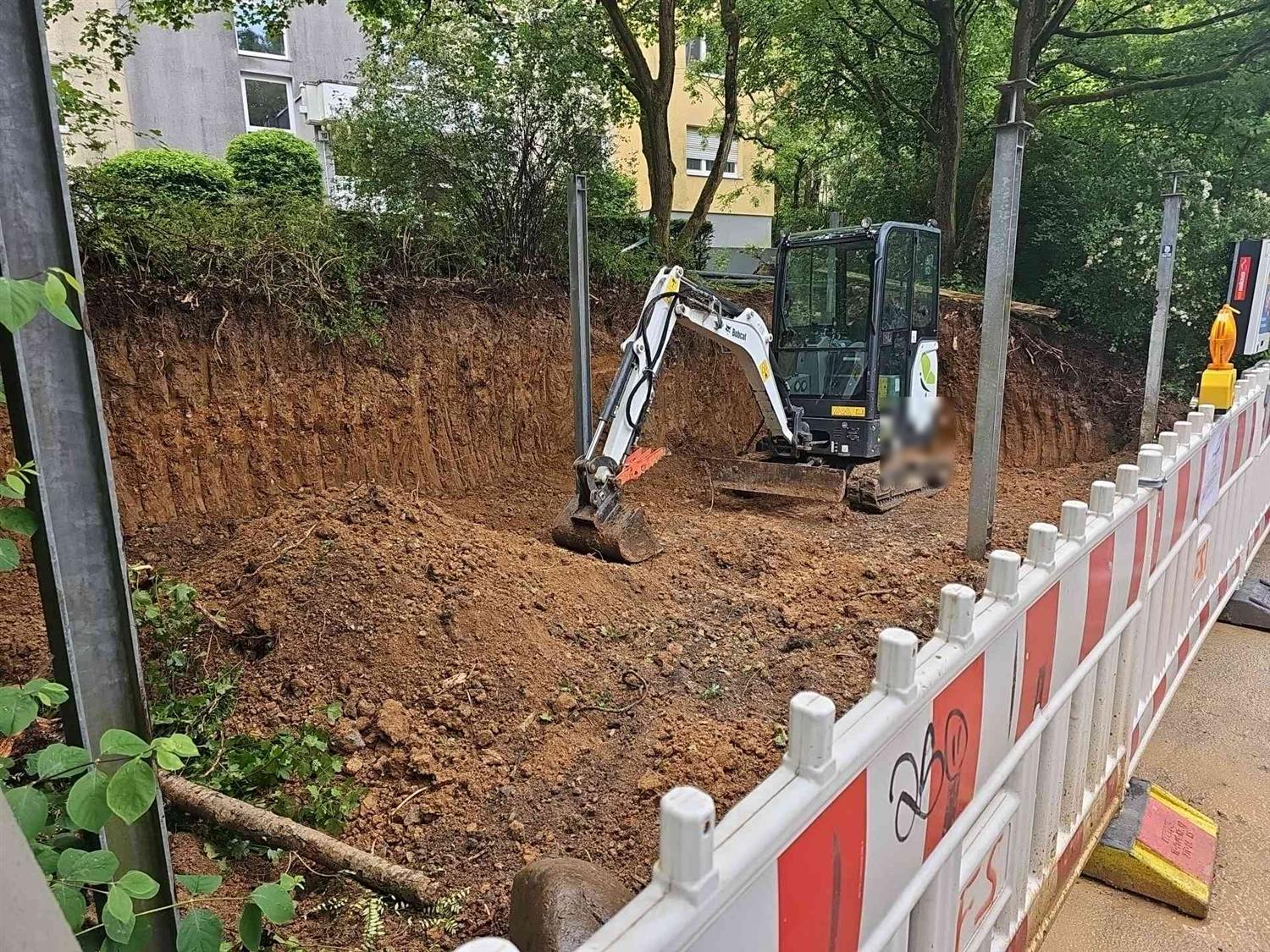

03In den Hang
Damit mehr Platz entsteht, haben wir tief in die Böschung gegraben. Der Aushub wurde zwischengelagert.

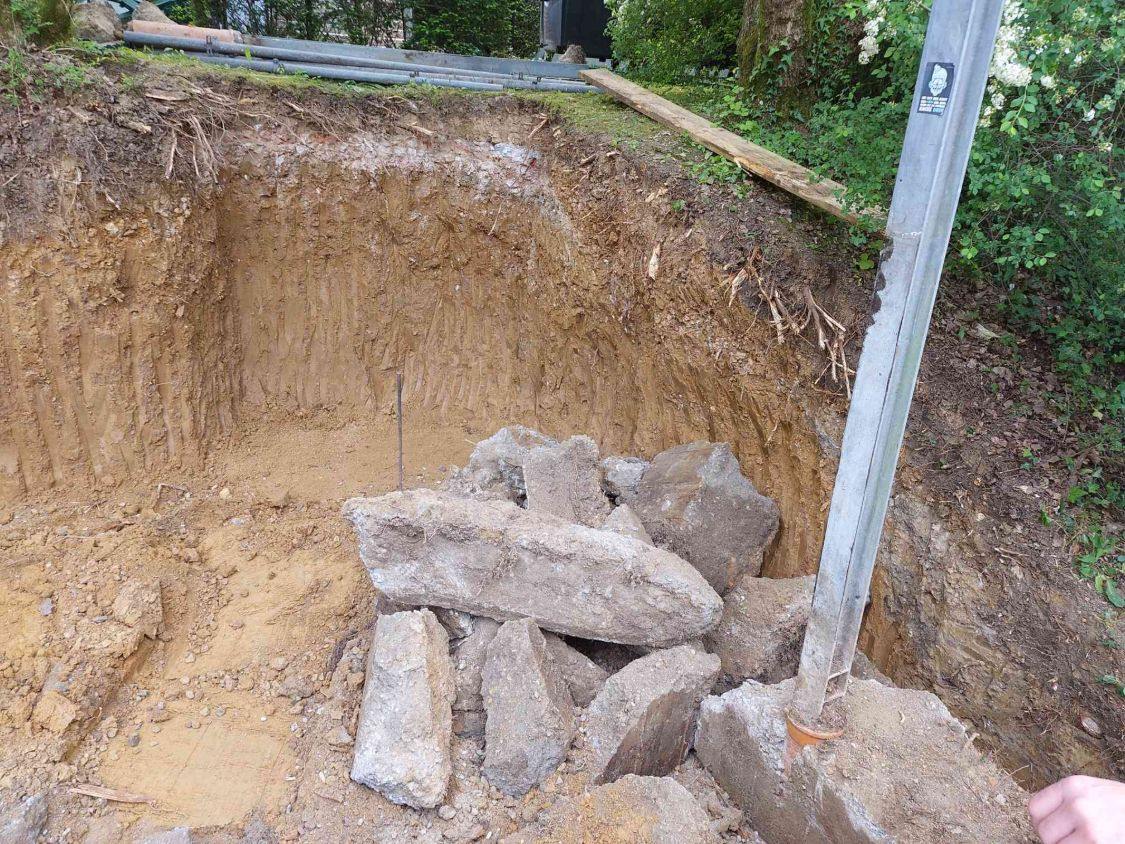

04Alte Fundamente
Unter den Palisaden steckten Betonkeile. Zusammen mit Resten kamen 10 t Bauschutt zusammen.

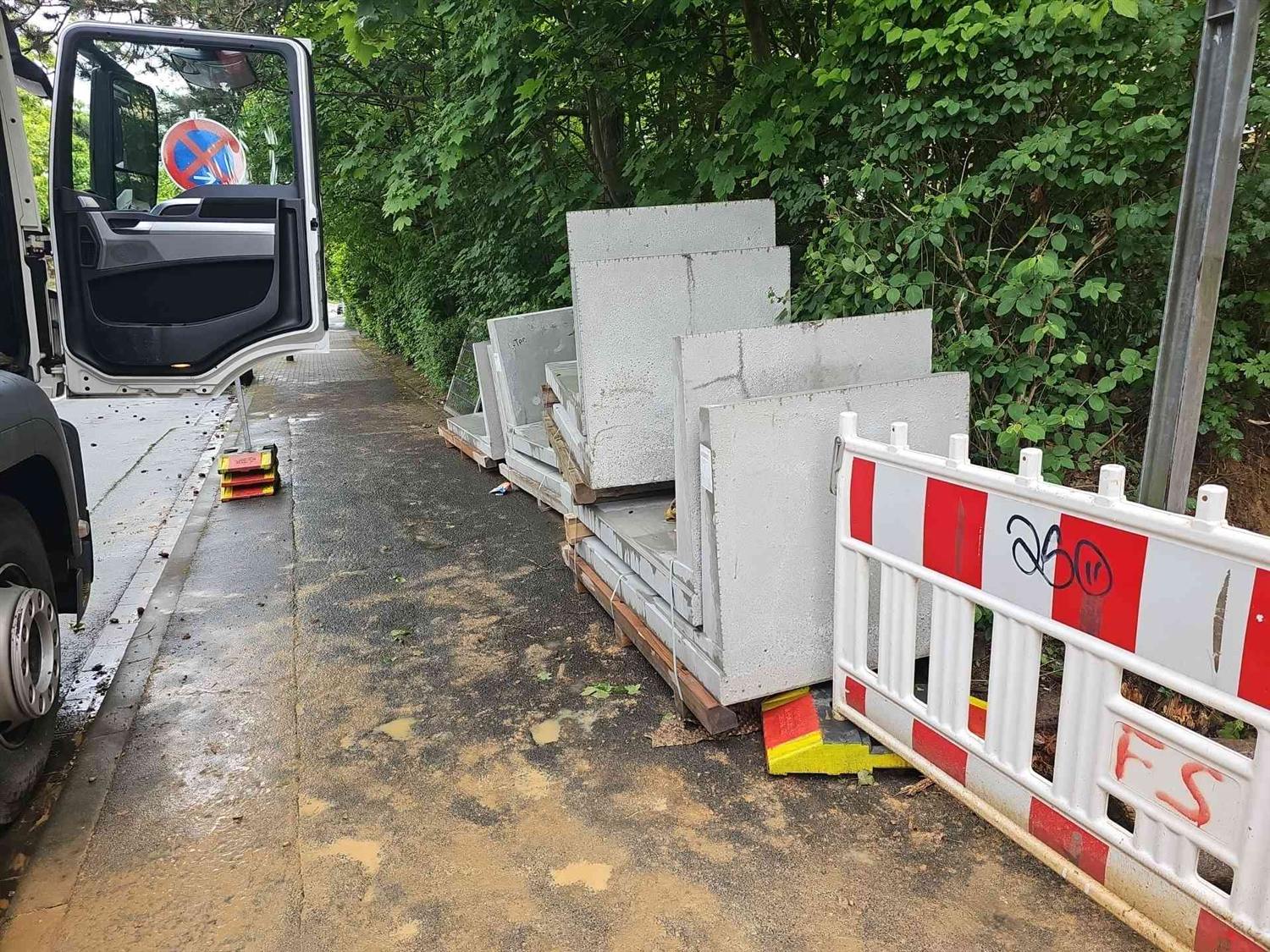

05Anlieferung
21 Winkelstützen, zusammen 18,2 t, kamen per Spedition und wurden mit dem Kran abgeladen.

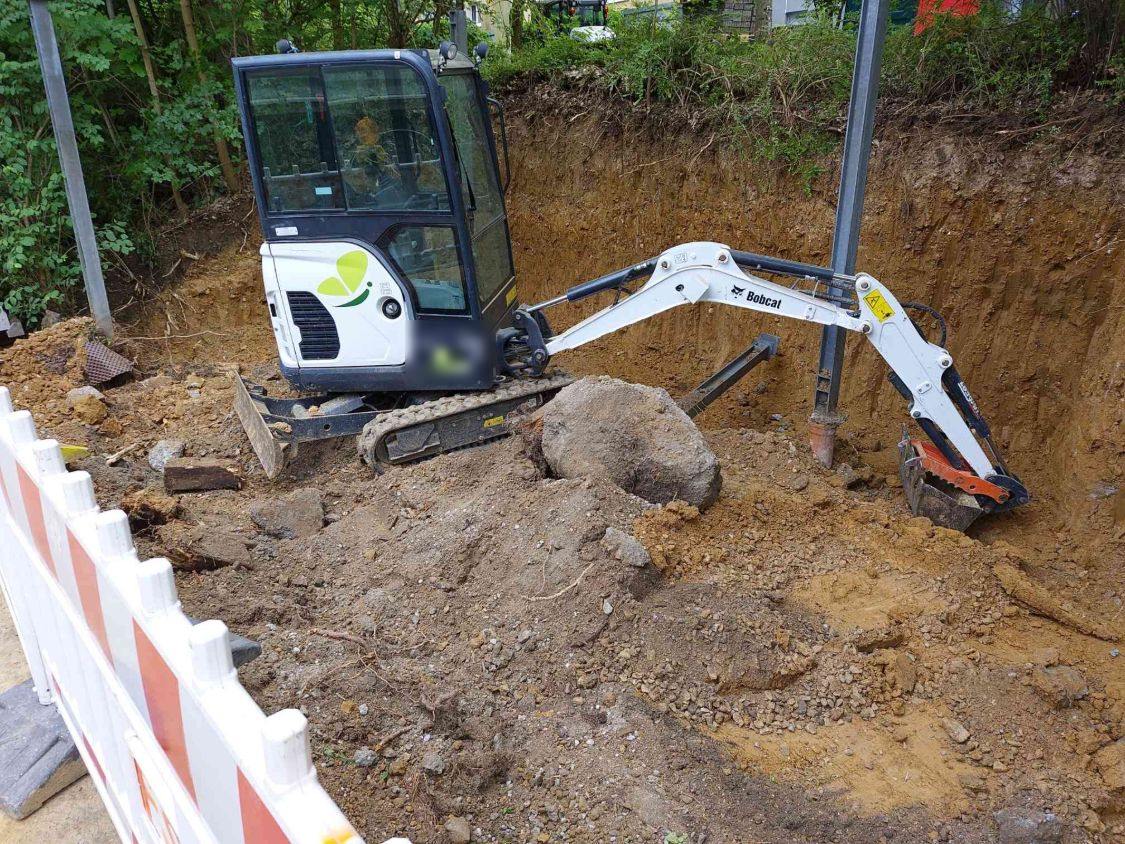

06Steine im Hang
Im Aushub lagen große Steine und Wurzeln. Der Minibagger hat sie Stück für Stück herausgeholt.

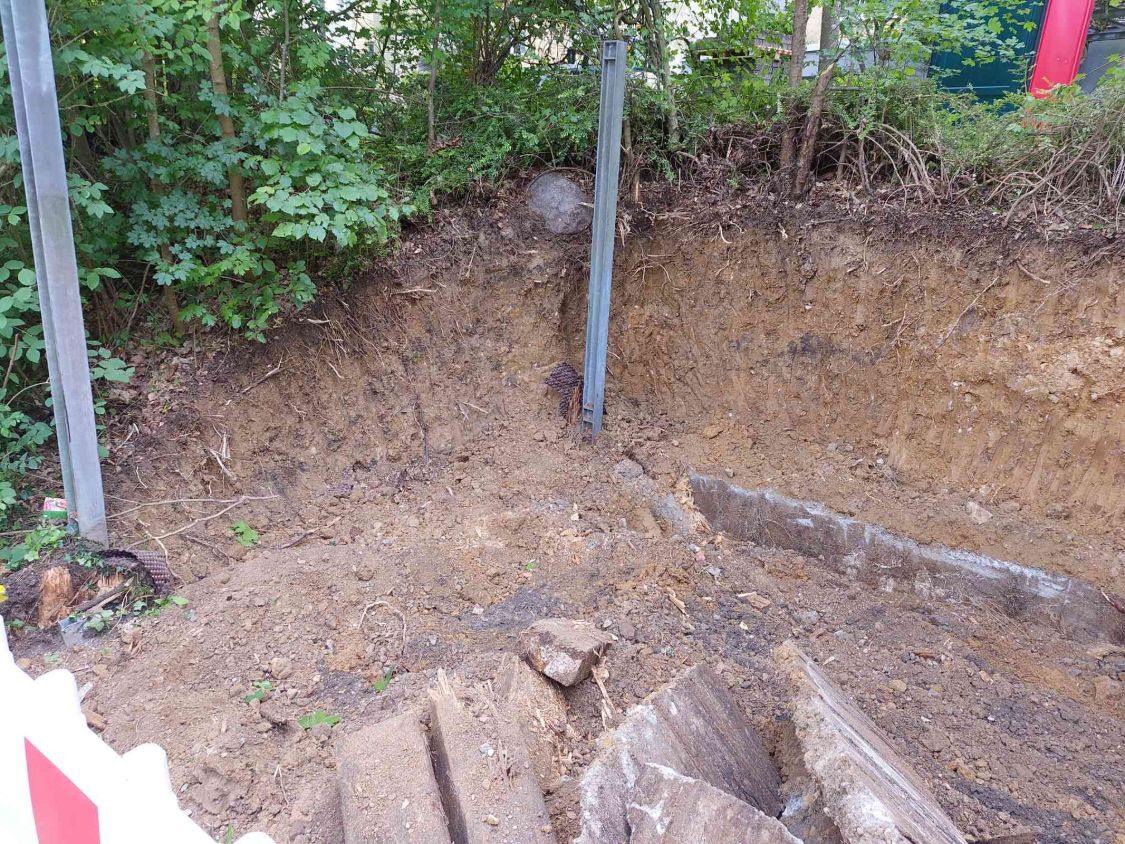

07Grube fertig
Drei senkrechte Erdwände, bereit für die Winkelstützen.

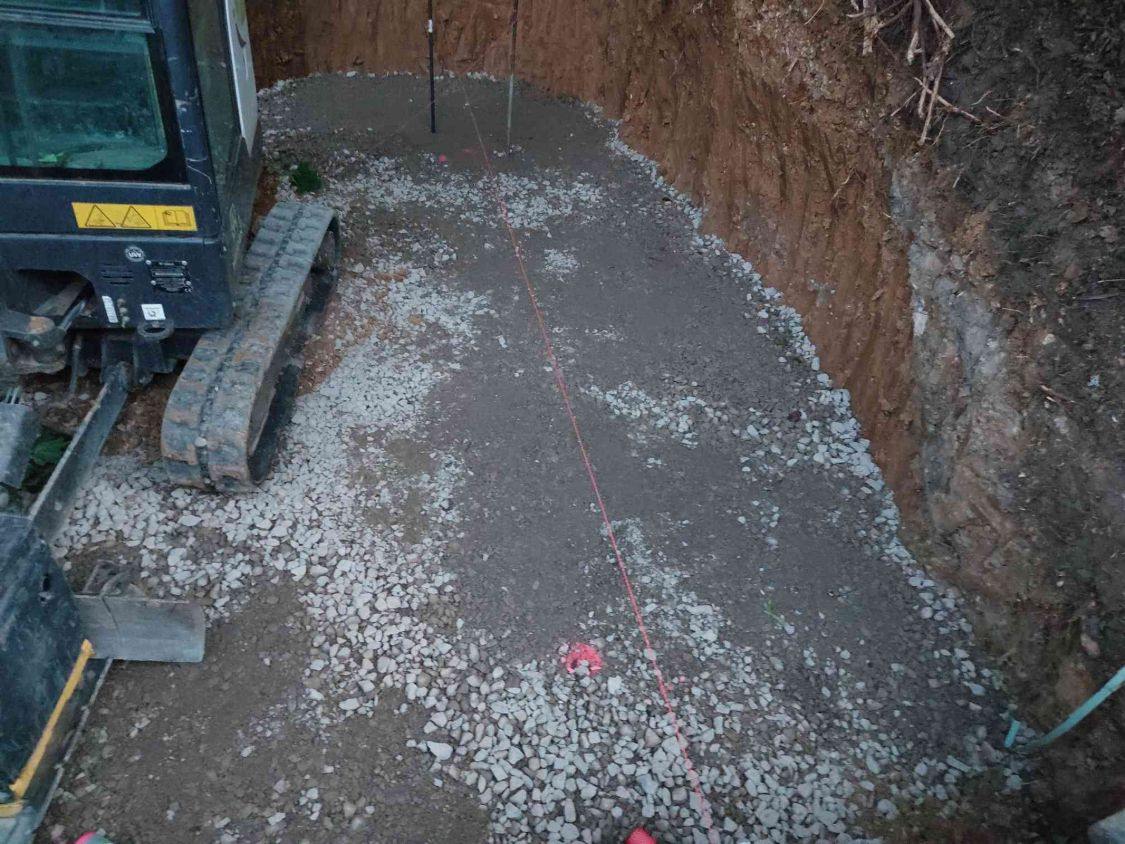

08Planum und Schnur
Mineralgemisch 0/32 als tragfähiges Planum, die Schnur gibt die Flucht der Wand vor.
09Setzen mit dem Kran
Jede Winkelstütze wiegt knapp 900 kg und wird auf das frische Betonfundament gesetzt.

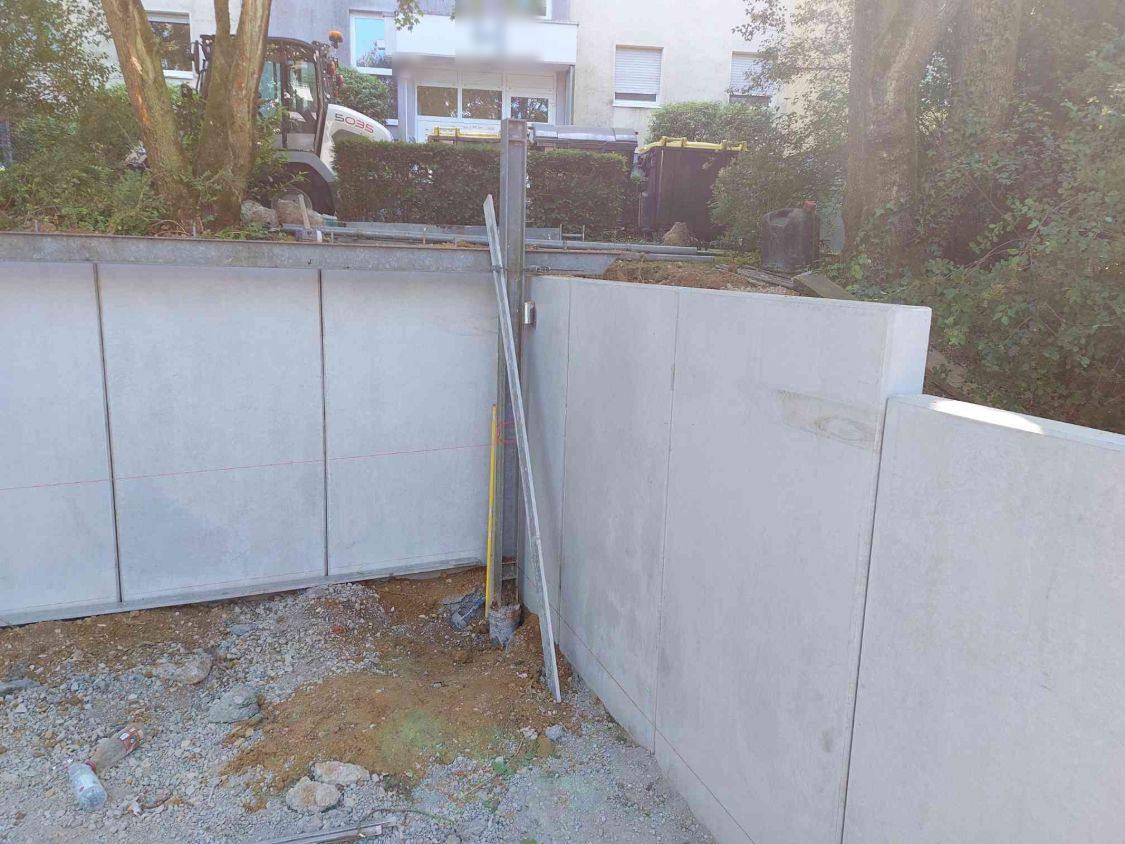

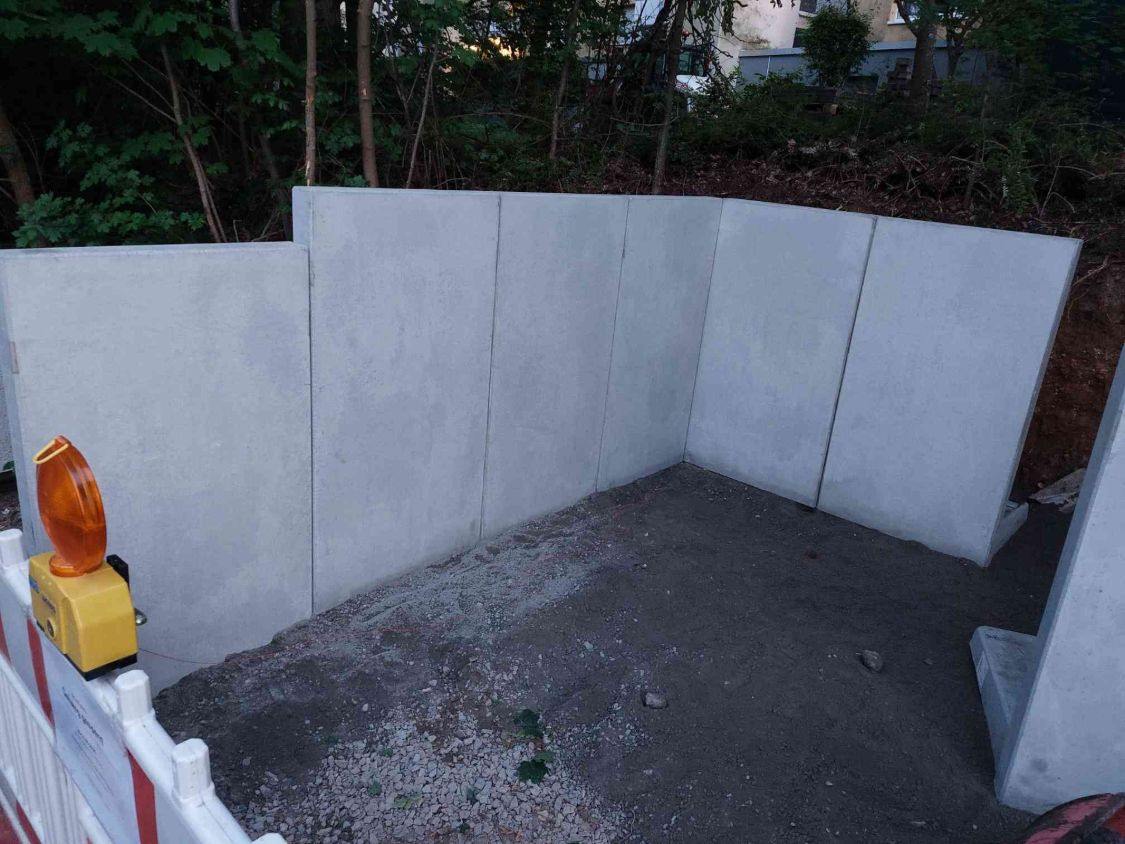

10Die Ecke steht
Die ersten Wände stehen, im Lot und in einer Flucht.

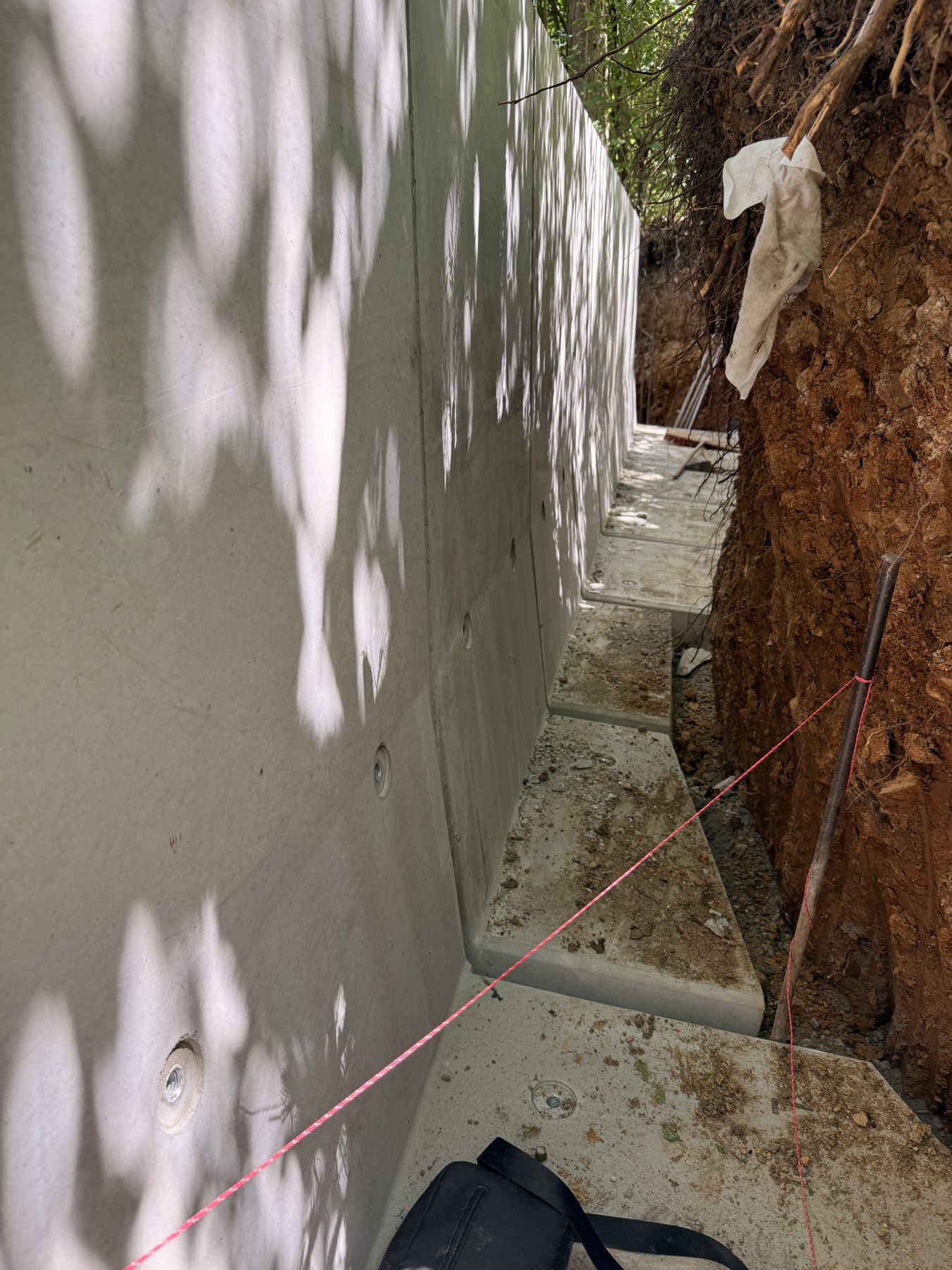

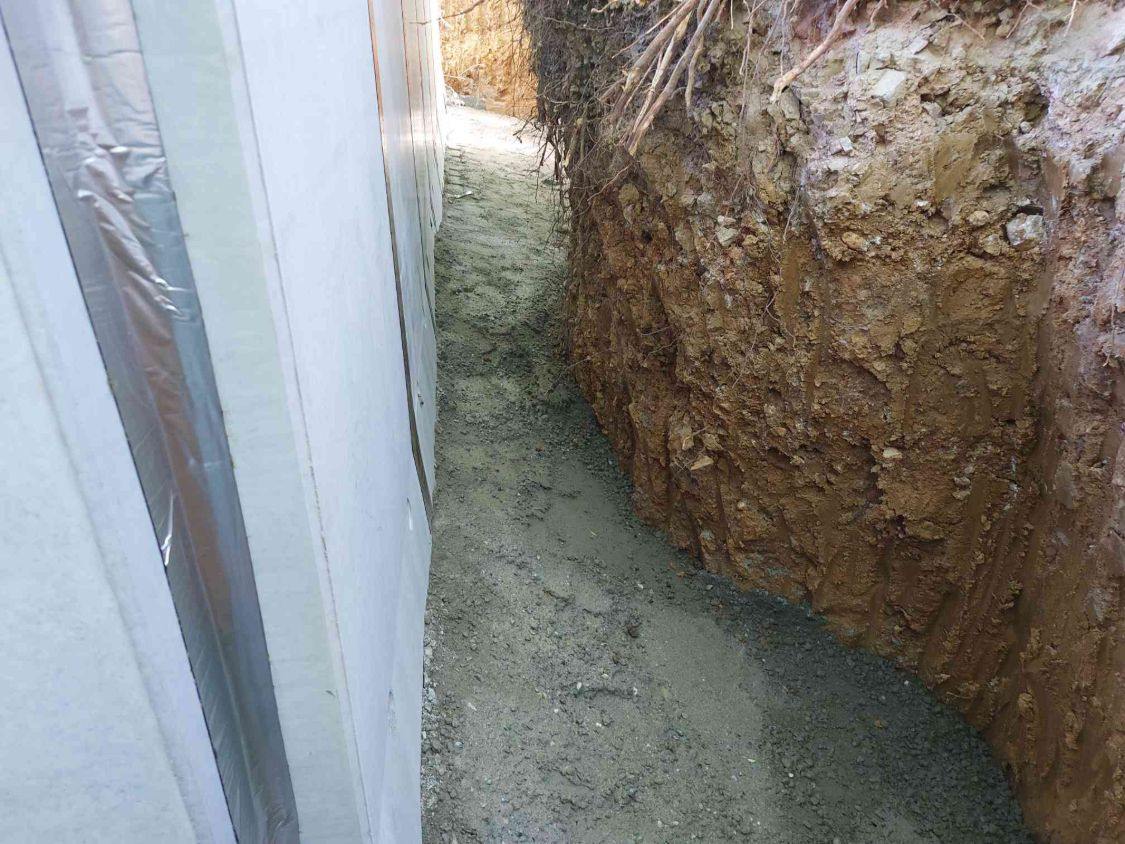

11Fugen dicht
Die Fugen zwischen den Elementen haben wir von hinten mit Dichtband abgeklebt, damit keine Erde durchrieselt.

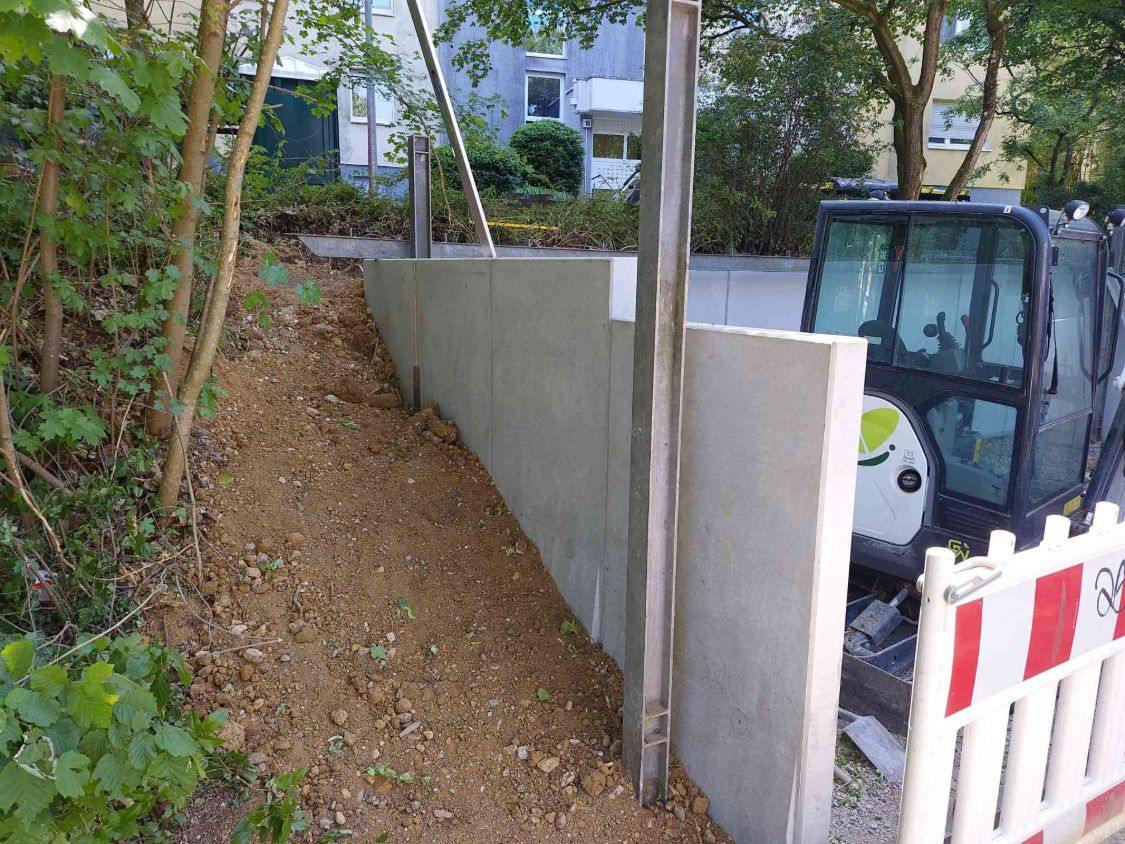

12Hinterfüllt
Hinter den Wänden verfüllt und verdichtet. Überschüssiger Boden ging zur Entsorgung.

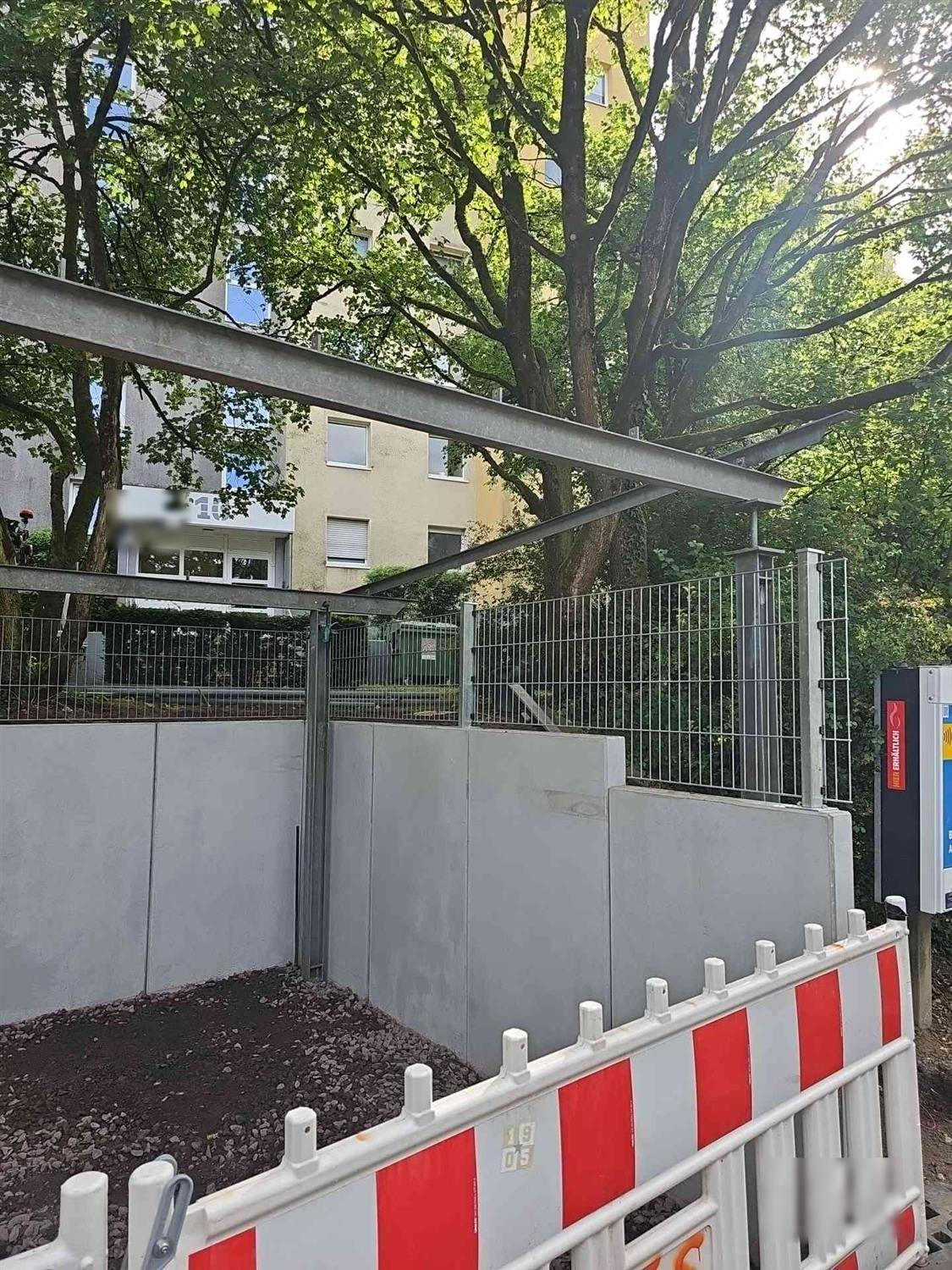

13Dach und Zaun
Das alte Stahldach ist wieder oben. Auf der Wandkrone sitzt ein niedriger Zaun, verschraubt mit Bolzenankern.

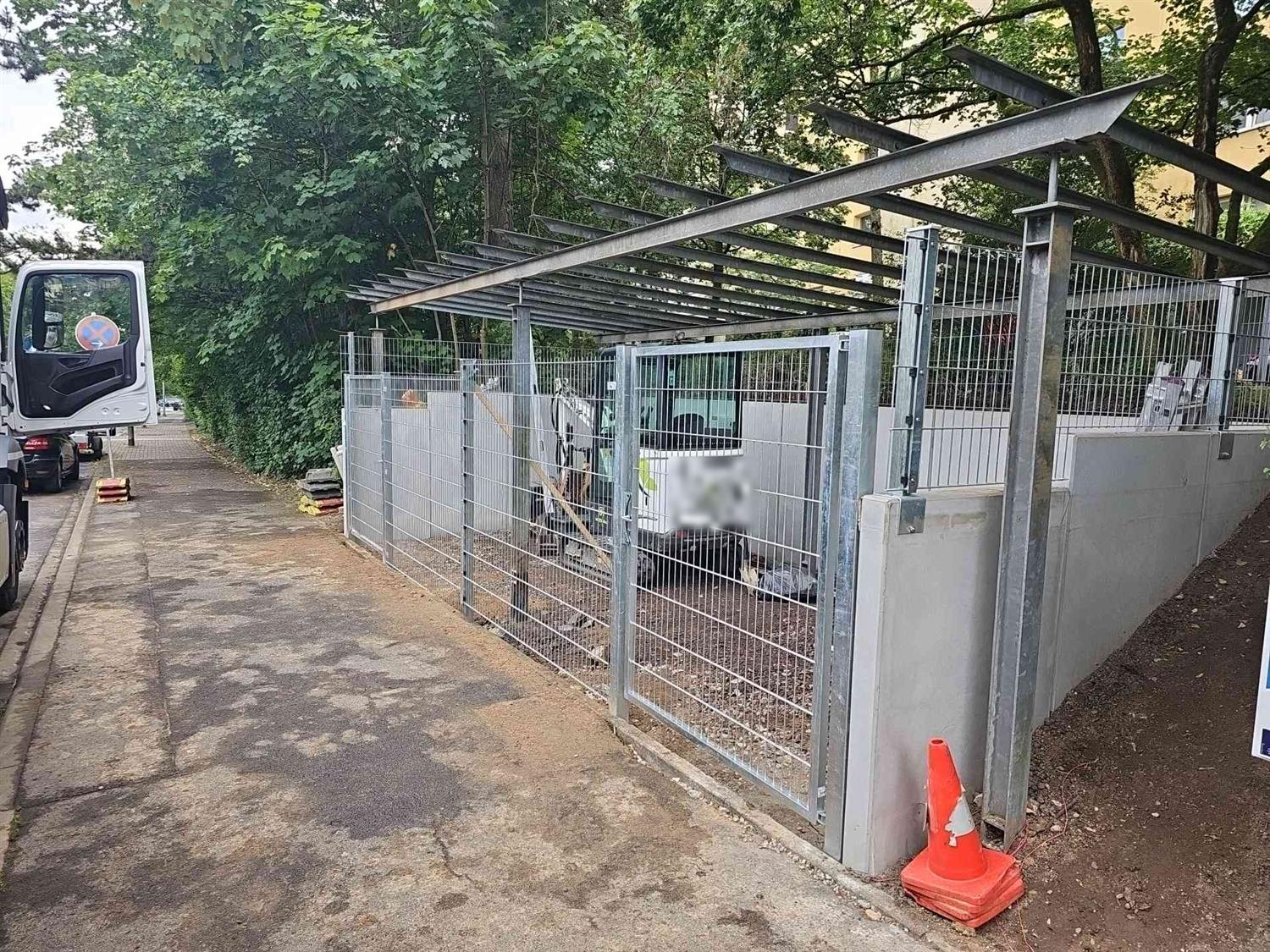

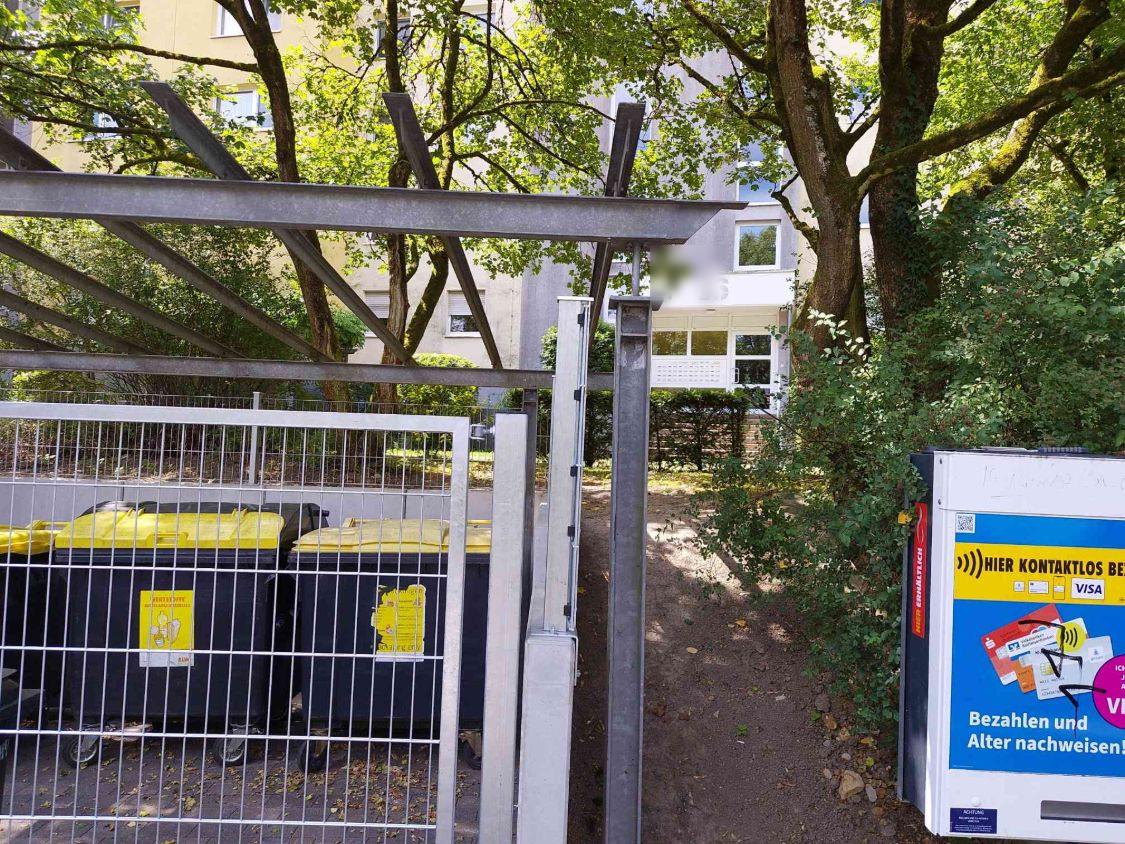

14Zwei Tore

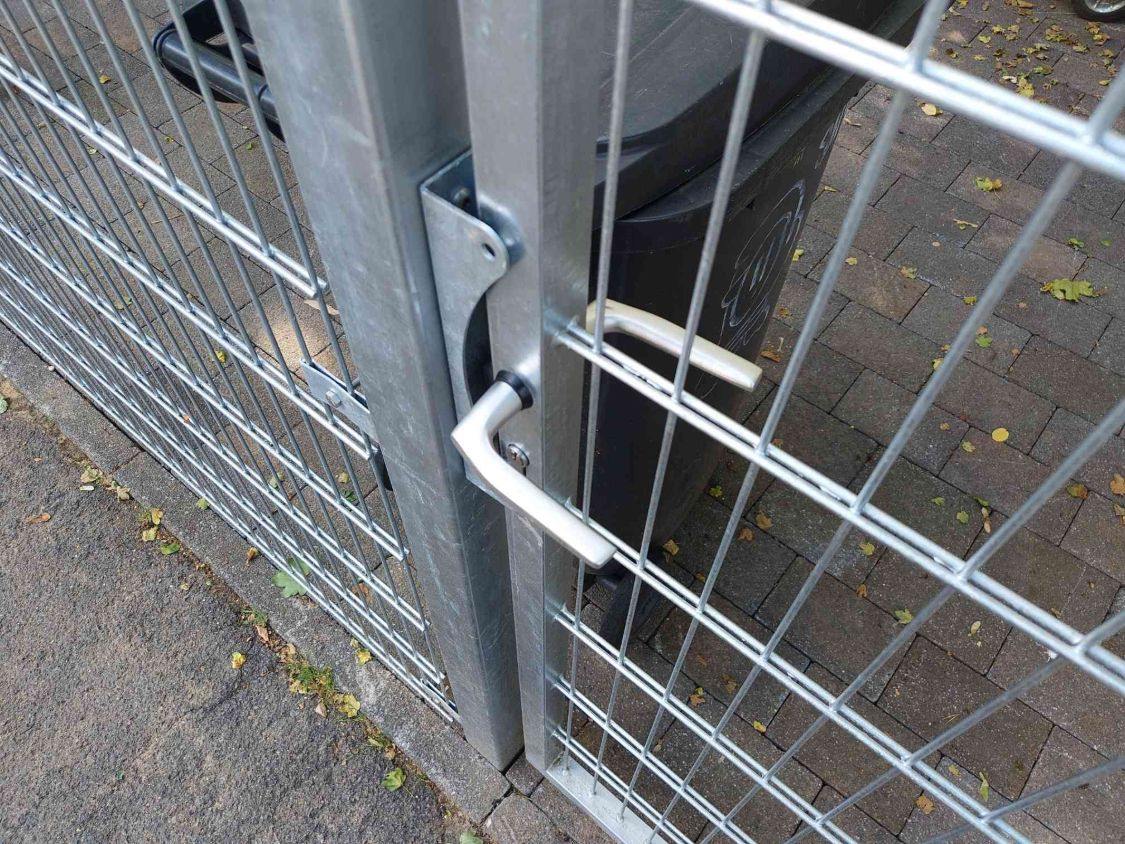

Zur Straße ein 1,83 m hoher Zaun und zwei Tore mit je 1,50 m Durchgang, mit Drücker und Schloss.

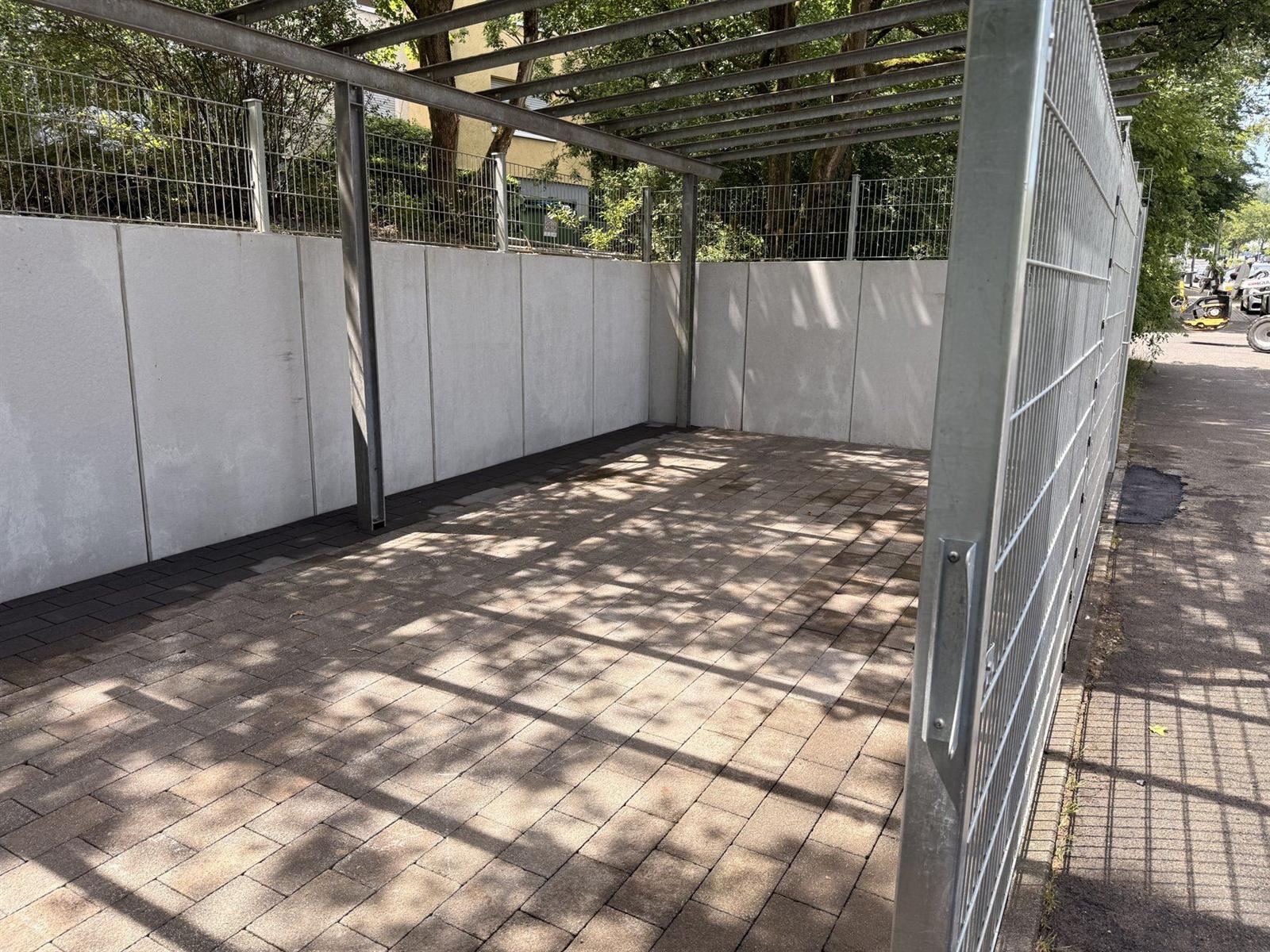

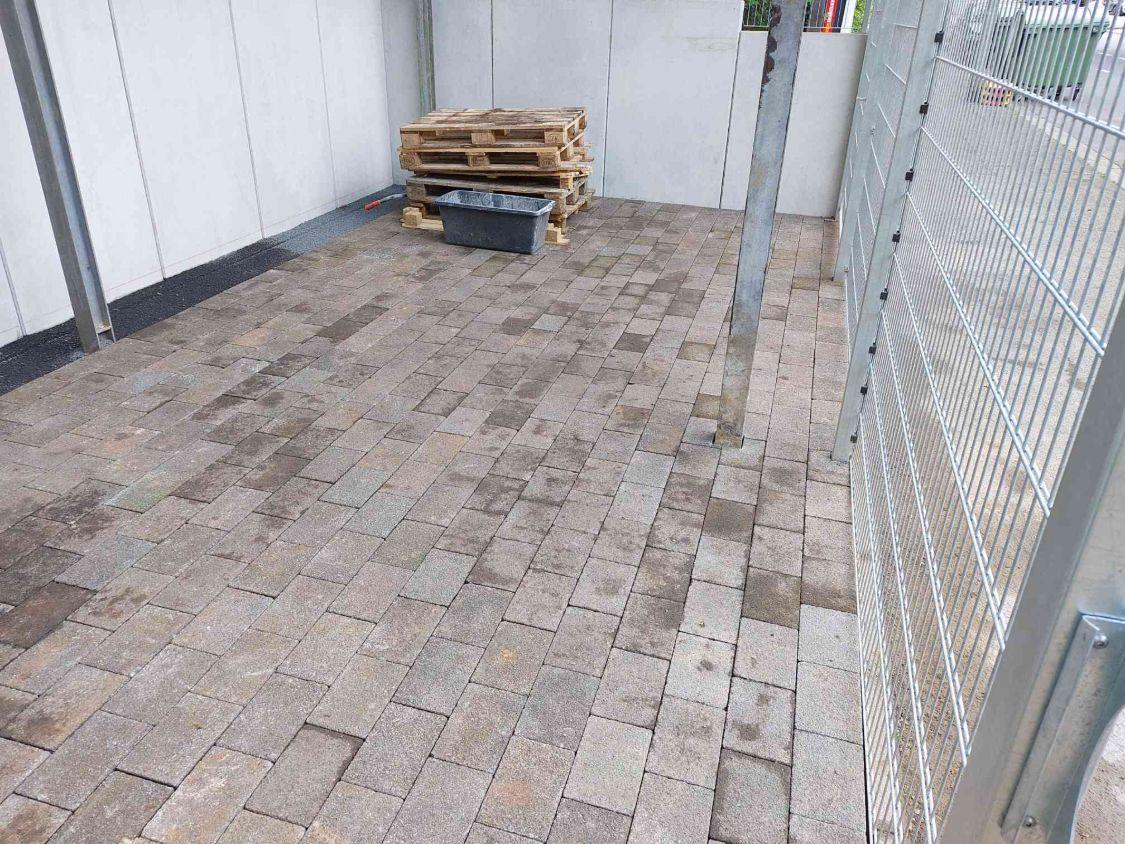

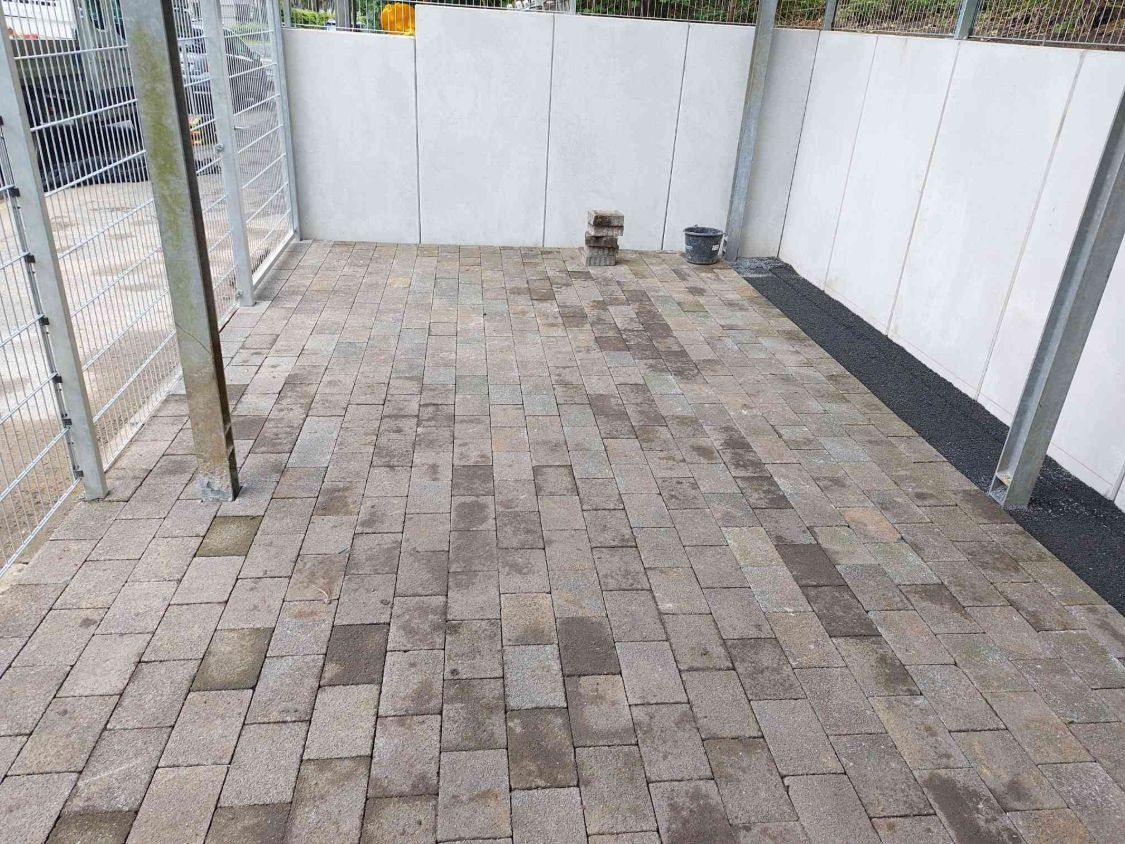

15Altes Pflaster, neu verlegt
Auf Wunsch der Verwaltung haben wir das alte Pflaster gereinigt und im alten Verband wieder verlegt, auf einer Bettung aus Splitt.
Gut zu wissen
So hält die Wand den Hang
Eine Winkelstütze sieht aus wie ein großes L. Die hohe Seite ist die Wand, der Fuß liegt waagerecht im Boden und zeigt in den Hang.
Die Erde, die wir hinter der Wand wieder einfüllen, liegt auf diesem Fuß und drückt ihn nach unten. Genau dieses Gewicht hält die Wand gegen den Druck des Hangs. Deshalb kommt die Wand ohne Anker aus, braucht aber ein sauberes Fundament und eine gut verdichtete Hinterfüllung.
Der Aufbau von unten nach oben: Planum aus Mineralgemisch 0/32, darauf ein durchgehendes Betonfundament, darauf die Winkelstützen. Die Fugen sind von hinten abgeklebt, dahinter ist verfüllt und verdichtet.
Verbaute MaterialienAus Rechnung, Lieferscheinen und Wiegescheinen
Wände
- 21 LITHON L-Tec Winkelstützen, 1,80 m hoch, 99 cm breit, 12 cm stark
- Sichtbetonklasse SB 4, grau
- Fugen mit Dichtband 10 cm abgeklebt
Unterbau
- 15,8 t Mineralgemisch 0/32 als Planum
- 9 m³ Transportbeton für das durchgehende Fundament
- Hinterfüllung aus dem eigenen Aushub, verdichtet
Pflaster
- rund 36 m² vorhandenes Rechteckpflaster, ca. 20 × 10 × 8 cm
- Tragschicht Mineralgemisch 0/32, Bettung 4,3 t Splitt 2/5
- verfugt mit gewaschenem Sand 0/2
Zaun und Tore
- Doppelstabmatten, feuerverzinkt
- auf der Wand: niedriger Zaun, Pfosten mit Bodenplatte, verschraubt mit Bolzenankern
- zur Straße: 1,83 m hoch, Pfosten mit Schnellbeton gesetzt
- 2 einflügelige Tore, je 1,50 × 1,80 m, mit Drücker und Schloss
Entsorgung
- 10,0 t Bauschutt
- 5,4 t Oberboden und Aushub
- 2,0 t Altholz (imprägnierte Palisaden)
- 0,3 t Grünschnitt
Galerie

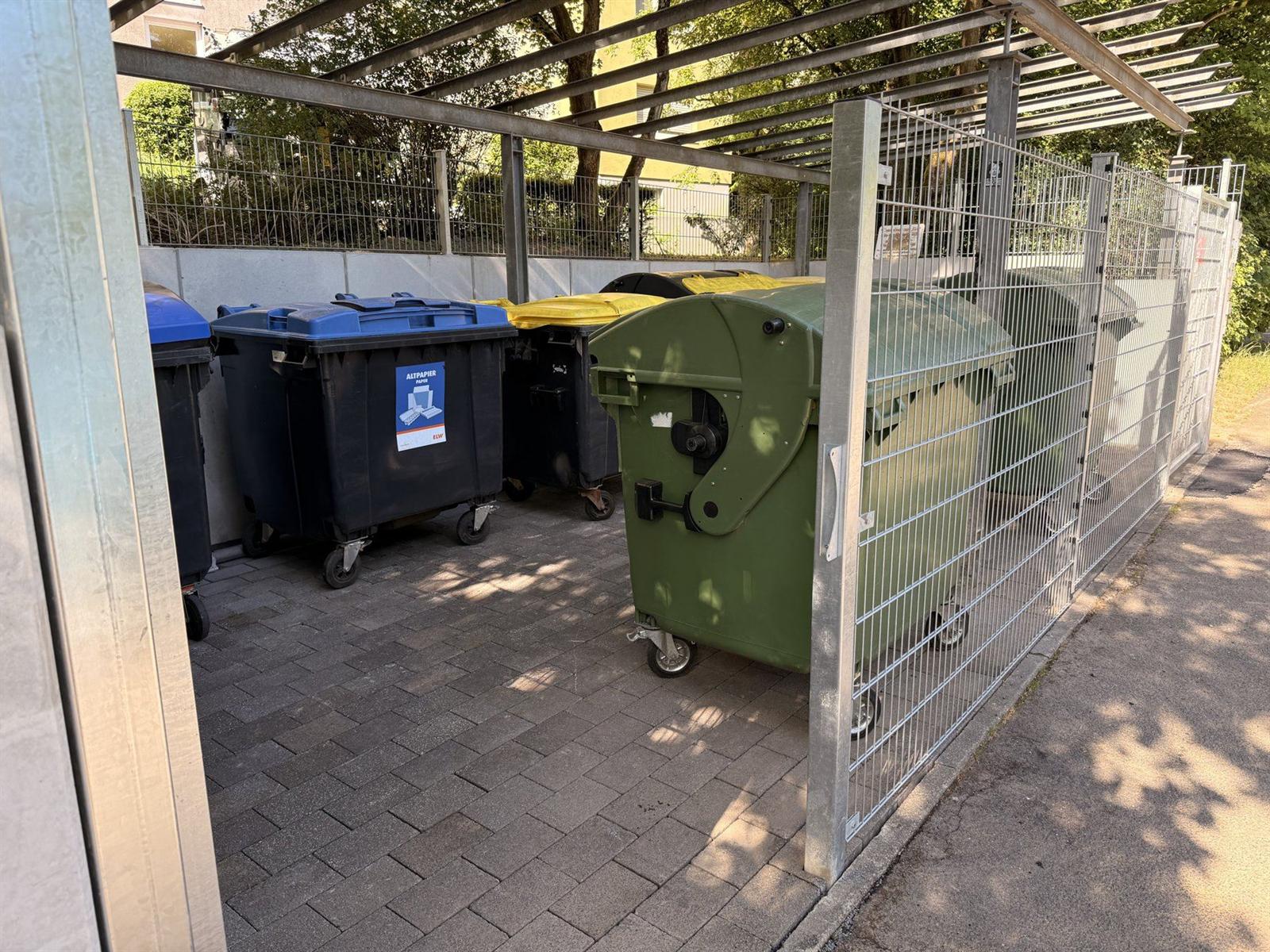

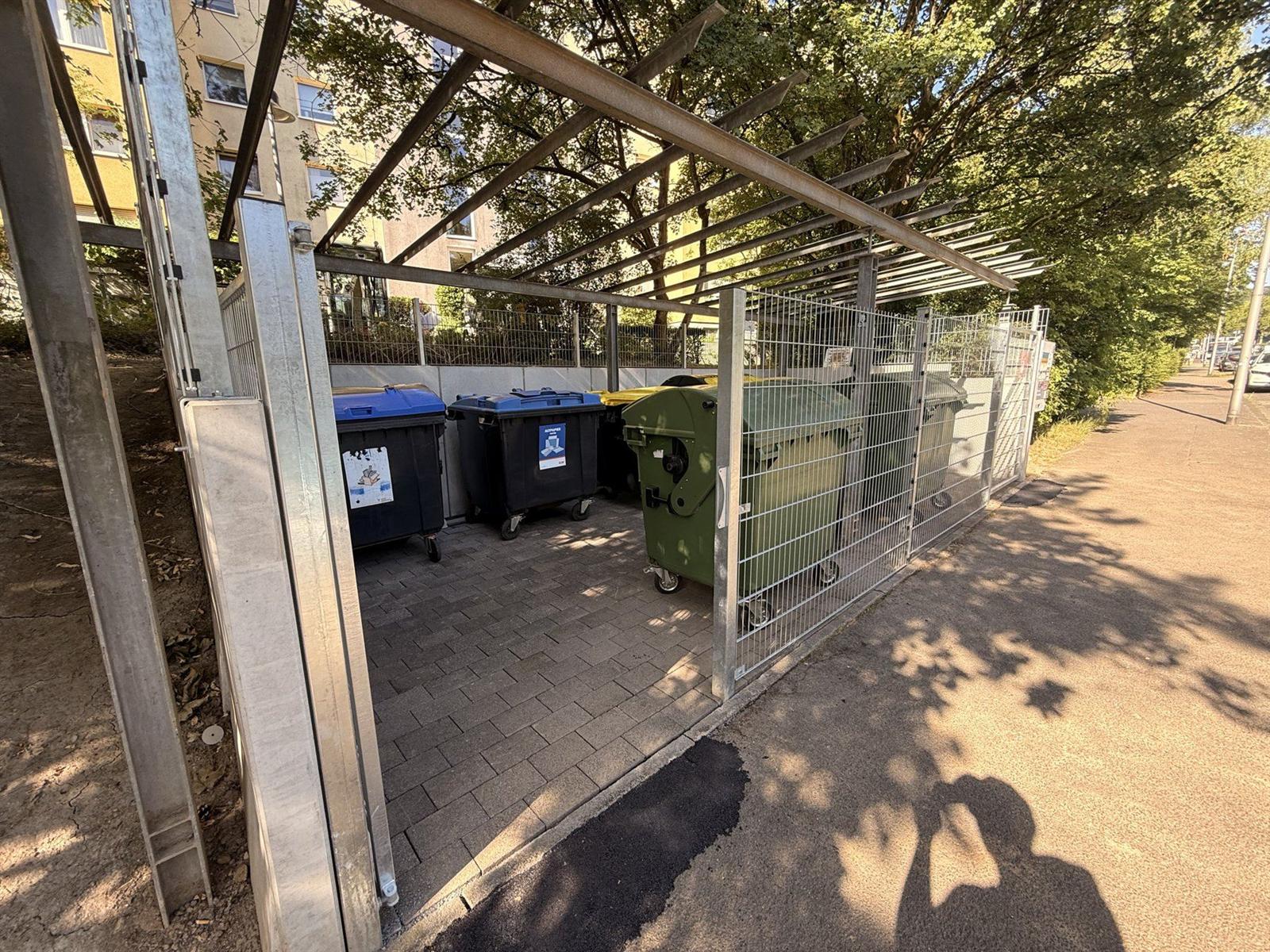

Der fertige Platz
Sichtbeton, Pflaster und die Details an Zaun und Toren. Klicken Sie auf ein Foto, um es groß anzusehen.
